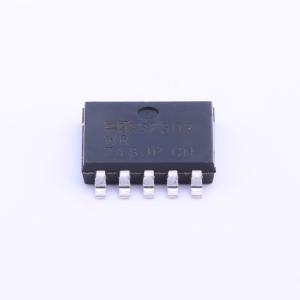

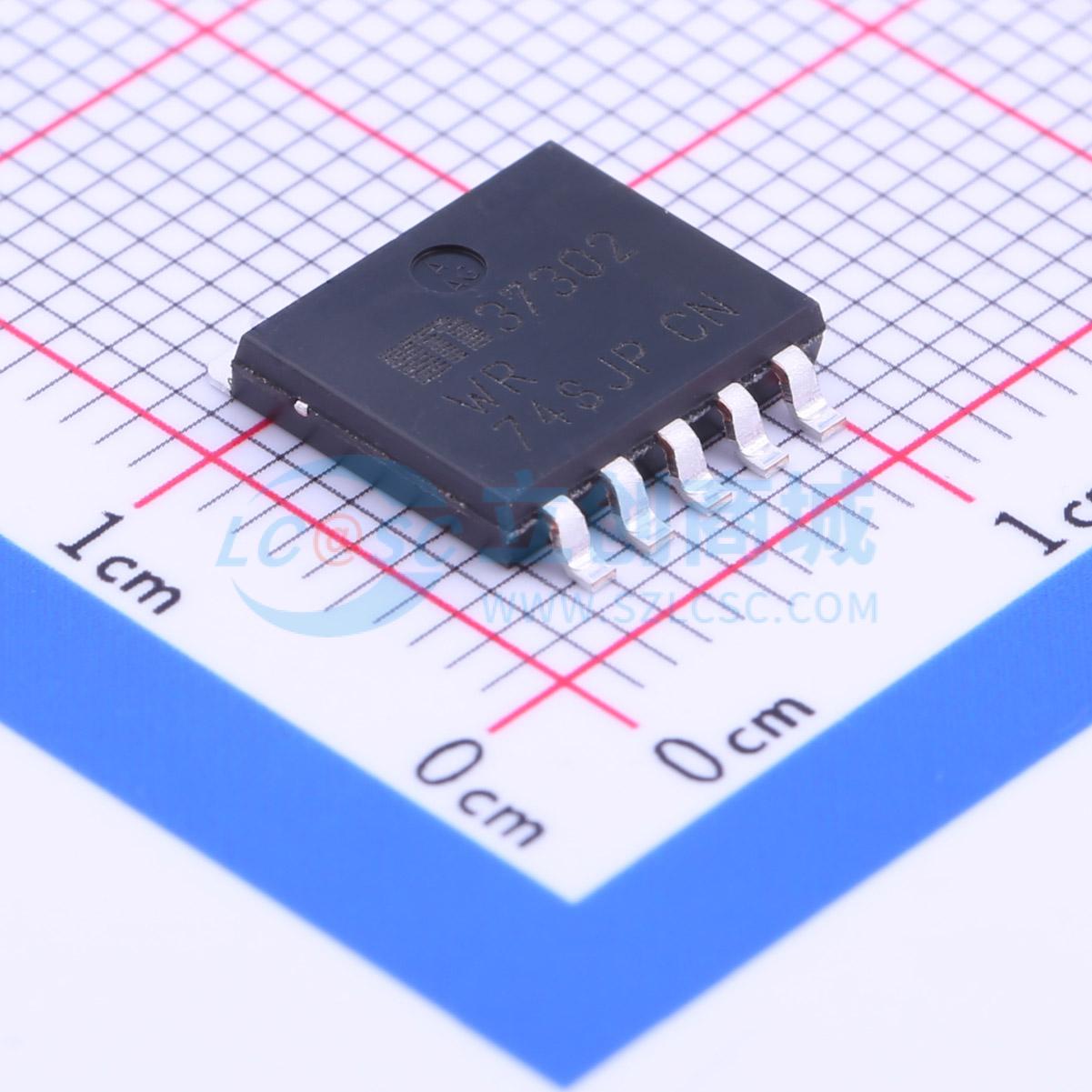

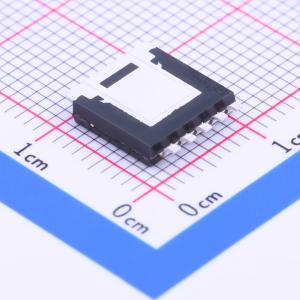

MIC37302WR-TR

ADJ 输入6V 输出1.24V~5.5V 3A

描述: 是一款3.0A低压差线性稳压器，可提供低电压、高电流输出，所需外部组件最少。它具有高精度、超低压差（全温度范围内500mV）和低接地电流的特点。该稳压器的输入电压范围为2.25V至6.0V，旨在驱动需要高电流、低电压的数字电路（如PLD、DSP、微控制器等）。它提供固定和可调输出电压。固定电压包括1.5V、1.8V、2.5V和3.3V。可调版本的输出电压范围为1.24V至5.5V。此外，该稳压器还具备热保护、限流保护和反向电流保护功能。5引脚版本提供逻辑使能和错误标志引脚。其结温范围为 -40℃至 +125℃。
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC37302WR-TR
商品编号: C219762
商品封装: SPAK-5
包装方式: -
商品毛重: 1.2克(g)

商品参数

商品概述

Micrel公司的MIC37300/01/02/03是一款3.0A的低压差线性稳压器，只需最少数量的外部元件，就能提供低电压、高电流输出。它具有高精度、超低压差（全温度范围内≤500mV）和低接地电流的特点。 MIC37300/01/02/03的输入电压范围为2.25V至6.0V，专为驱动需要高电流、低电压的数字电路（如可编程逻辑器件、数字信号处理器、微控制器等）而设计。它提供固定输出电压和可调输出电压两种类型。固定输出电压包括1.5V、1.8V、2.5V和3.3V，可调版本的输出电压范围为1.24V至5.5V。 MIC37300/01/02/03低压差稳压器的特性包括热保护、限流保护和反向电流保护。5引脚版本设有逻辑使能和错误标志引脚。 MIC37300/01/02/03的结温范围为-40°C至+125°C。

商品特性

最小保证输出电流为3.0A
全温度范围内最大压差为500mV
- 非常适合3.0V至2.5V的电压转换
- 非常适合2.5V至1.8V、1.65V或1.5V的电压转换
使用陶瓷或钽电容时性能稳定
宽输入电压范围
- 输入电压（VIN）：2.25V至6.0V
初始输出公差为±1.0%
固定和可调输出电压：
- MIC37300：3引脚S-Pak封装，固定输出电压
- MIC37301：5引脚S-Pak或8引脚带散热焊盘的SOIC封装，带标志的固定输出电压
- MIC37302：5引脚，可调输出电压
- MIC37303：8引脚带散热焊盘的SOIC、DFN封装，带标志的可调输出电压
出色的线性调整率和负载调整率指标
热关断和限流保护
反向漏电保护
薄型S-Pak封装

应用领域

用于低压数字集成电路的低压差线性稳压器
电脑扩展卡
高效线性电源
开关电源后置稳压器
电池充电器

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(750个/卷，最小起订量 10 个)

个

起订量：10 个750个/卷

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	6V
	输出电压	1.24V~5.5V
	输出电流	3A
	电源纹波抑制比(PSRR)	-

	属性	参数值
	压差	-
	静态电流(Iq)	27mA
	特性	过热保护；过流保护；带使能；反接保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
