温馨提醒：图片仅供参考，商品以实物为准

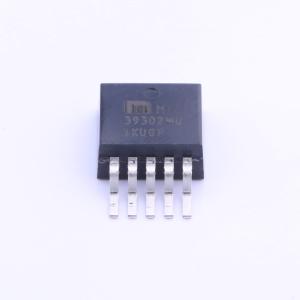

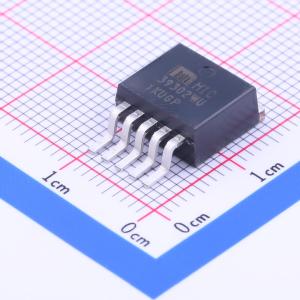

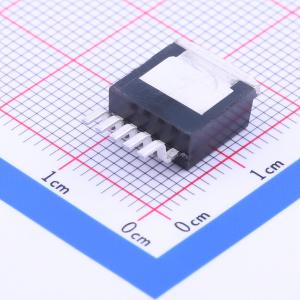

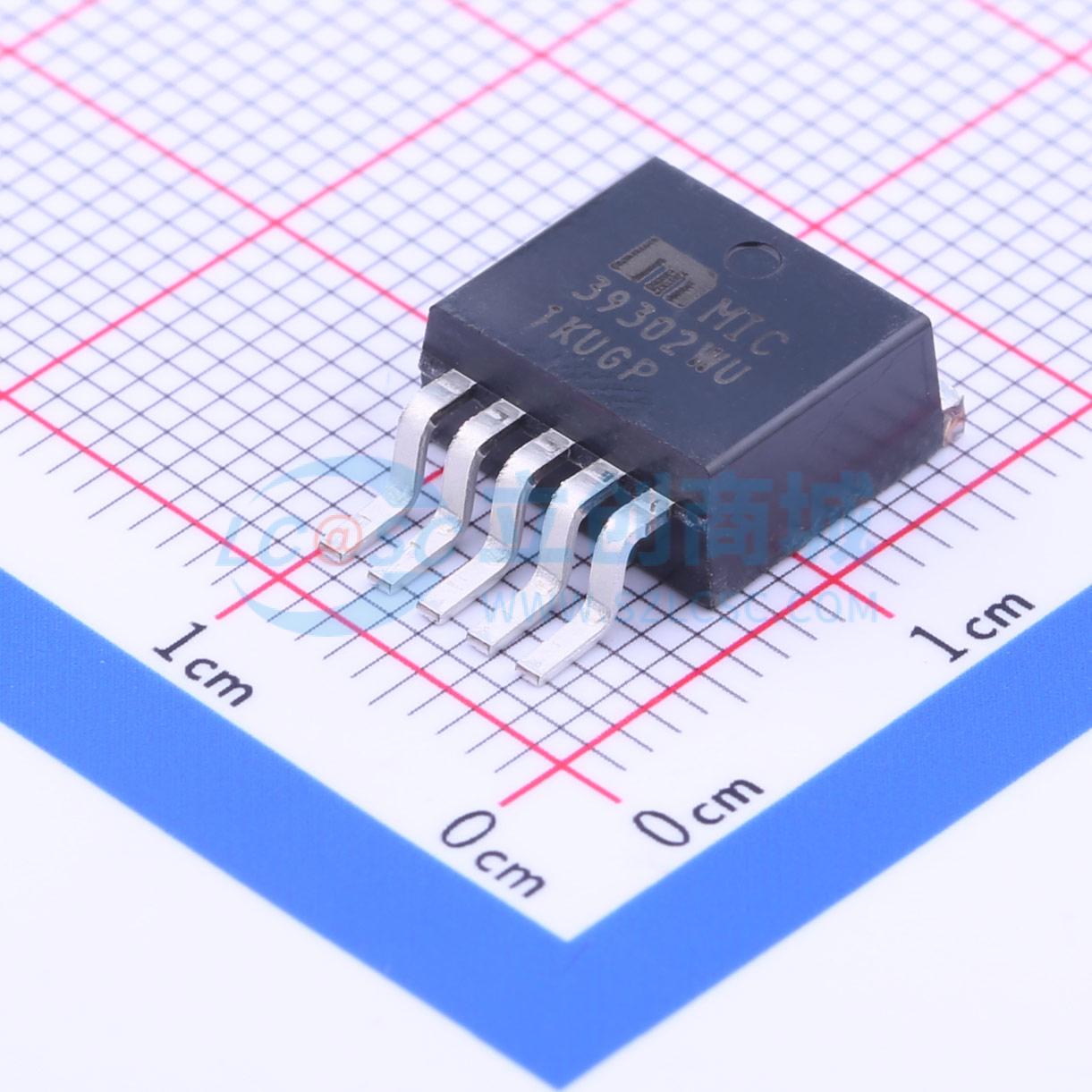

MIC39302WU
ADJ 输入16V 输出1.24V~15.5V 3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC39302WU
- 商品编号
- C220007
- 商品封装
- TO-263-5
- 包装方式
- 袋装
- 商品毛重
- 2.467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 16V | |
| 输出电压 | 1.24V~15.5V | |
| 输出电流 | 3A | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 550mV@(3A) | |
| 静态电流(Iq) | - | |
| 特性 | 带使能；过流保护；反接保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
MIC39300、MIC39301和MIC39302是3.0A低压差线性稳压器，只需最少的外部元件即可提供低电压、大电流输出。MIC39300/1/2采用了Microchip专有的超级β PNP传输元件，具有极低的压差（3.0A时典型值为385mV）和低接地电流（3.0A时典型值为36mA）。 MIC39300/1/2非常适合需要将标准3.3V转换为2.5V或2.5V转换为1.8V的PC扩展卡。在所有工作条件下，保证最大压差为500mV，这使得MIC39300/1/2能够在低至3V的电源下提供2.5V输出，在低至2.5V的电源下提供1.8V输出。MIC39300/1/2还具有快速瞬态响应能力，适用于重载开关应用。该器件仅需47μF的输出电容即可保持稳定并实现快速瞬态响应。 MIC39300/1/2具备全面的保护功能，包括过流限制、热关断、反接电池保护、反向漏电保护和反插引脚保护。MIC39301提供一个与TTL逻辑兼容的使能引脚和一个错误标志，用于指示欠压和过流状态。MIC39300/1提供固定电压输出，采用TO - 220和TO - 263（D²Pak）封装，是基于NPN的旧款线性稳压器的理想升级产品。MIC39302为可调版本，可将输出电压编程为1.24V至15.5V之间的任意值，采用5引脚TO - 263（D²Pak）封装。
商品特性
- 最小保证输出电流3.0A
- 全温度范围内最大压差550mV
- 适用于3.0V至2.5V转换
- 适用于2.5V至1.8V转换
- 初始精度1%
- 低接地电流
- 电流限制和热关断
- 反接电池保护
- 反向漏电保护
- 快速瞬态响应
- TO - 263（D²Pak）和TO - 220封装
- TTL/CMOS兼容使能引脚（仅适用于MIC39301/2）
- 错误标志输出（仅适用于MIC39301）
- 可调输出（仅适用于MIC39302）
应用领域
- PC扩展卡用LDO线性稳压器
- 高效线性电源
- 开关电源后置稳压器
- 多媒体和PC处理器电源
- 低电压微控制器
- StrongARM处理器电源
