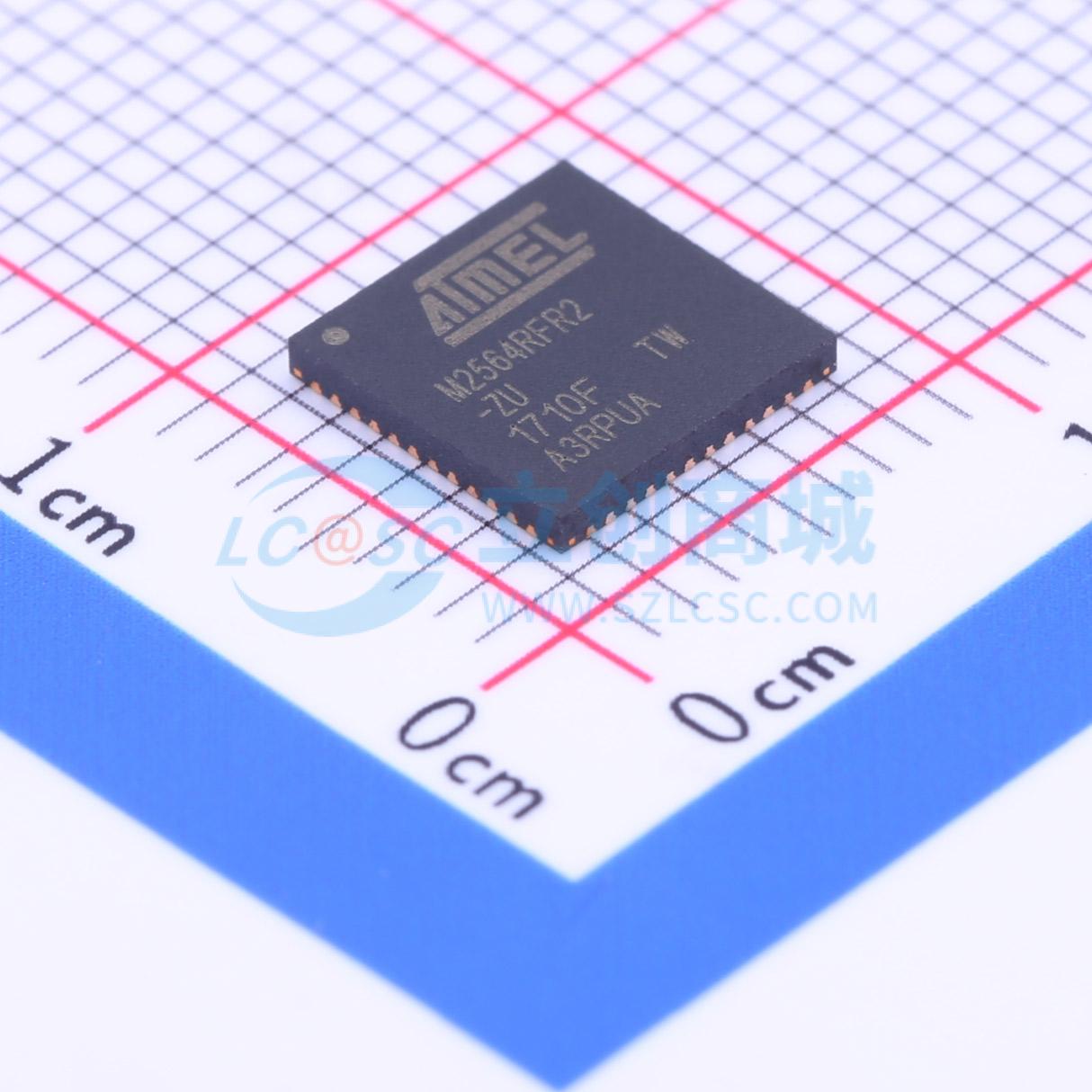

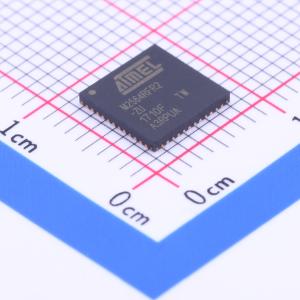

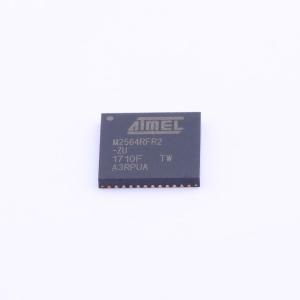

温馨提醒：图片仅供参考，商品以实物为准
ATMEGA2564RFR2-ZU
ATMEGA2564RFR2-ZU
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- ATMEGA2564RFR2-ZU
- 商品编号
- C220009
- 商品封装
- QFN-48-EP(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.238364克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | - | |
| 接口类型 | I2C；JTAG；USART；SPI | |
| 工作电压 | 1.8V~3.6V | |
| 应用领域 | 802.15.4 | |
| 输出功率 | 3.5dBm |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 2Mbps | |
| 发射电流 | - | |
| 灵敏度 | -100dBm | |
| 接收电流 | - | |
| 典型应用频率 | 2.4GHz | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 硬件辅助的多PAN地址过滤网络支持
- 高级硬件辅助降低功耗
- 高性能、低功耗AVR 8位微控制器
- 高级RISC架构 - 135条强大指令 - 大多数单时钟周期执行 - 32x8通用工作寄存器/片上2周期乘法器 - 在16 MHz和1.8V下最高16 MIPS吞吐量 - 完全静态操作
- 非易失性程序和数据存储器 - 256K/128K/64K字节的在系统自编程Flash - 耐久性：10,000次写/擦除循环 @ 125℃（25℃下100,000次） - 8K/4K/2K字节EEPROM - 耐久性：20,000次写/擦除循环 @ 125℃（25℃下100,000次） - 32K/16K/8K字节内部SRAM
- JTAG（符合IEEE std. 1149.1标准）接口 - 根据JTAG标准的边界扫描功能 - 广泛的片上调试支持 - 通过JTAG接口编程Flash EEPROM、熔丝和锁定位
- 外设特性 - 多个定时器/计数器 PwM通道 - 带独立振荡器的实时时钟 - 10位、330 ks/s A/D转换器；模拟比较器；片上温度传感器 - 主/从SPI串行接口 - 两个可编程串行USART - 字节导向的2线串行接口
- 高级中断处理和节能模式
- 带独立片上振荡器的看门狗定时器
- 上电复位和低电流掉电检测
- 完全集成的2.4 GHz ISM频段低功耗收发器 - 通过TX频谱旁瓣抑制支持高功率放大器 - 支持的数据速率：250 kb/s和500 kb/s，1 Mb/s，2 Mb/s - -100 dBm RX灵敏度；TX输出功率高达3.5 dBm - 硬件辅助MAC（自动应答、自动重试） - 32位IEEE 802.15.4符号计数器 - SFD检测、扩频；解扩频；帧同步；CRC-16计算 - 天线分集和TX/RX控制 / TX/RX 128字节帧缓冲
- PLL合成器，具有5 MHz和500 kHz信道间隔，适用于2.4 GHz ISM频段
- 硬件安全（AES，真随机生成器）
- 集成晶体振荡器（32.768 kHz 16 MHz，需要外部晶体）
- I/O和封装 - 33个可编程I/O引脚 - 48焊盘QFN（RoHS/完全绿色）
- 温度范围：-40℃至125℃工业级
- 极低功耗（1.8至3.6V）对于AVR Rx/Tx：10.1 mA/18.6 mA - CPU活动模式（16 MHz）：4.1 mA - 2.4 GHz收发器：RX_ON 6.0 mA / TX 14.5 mA（最大TX输出功率） - 深度睡眠模式：<700 nA @ 25℃
- 速度等级：0 - 16 MHz 1.8-3.6V范围内带集成电压调节器
应用领域
- ZigBee / IEEE 802.15.4-2011/2006/2003 – 全功能设备和简化功能设备
- 带有微控制器的通用2.4GHz ISM频段收发器
- RF4CE, SP100, WirelessHART, ISM应用和IPv6 / 6LoWPAN
