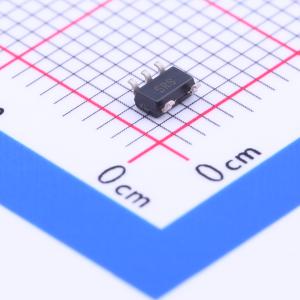

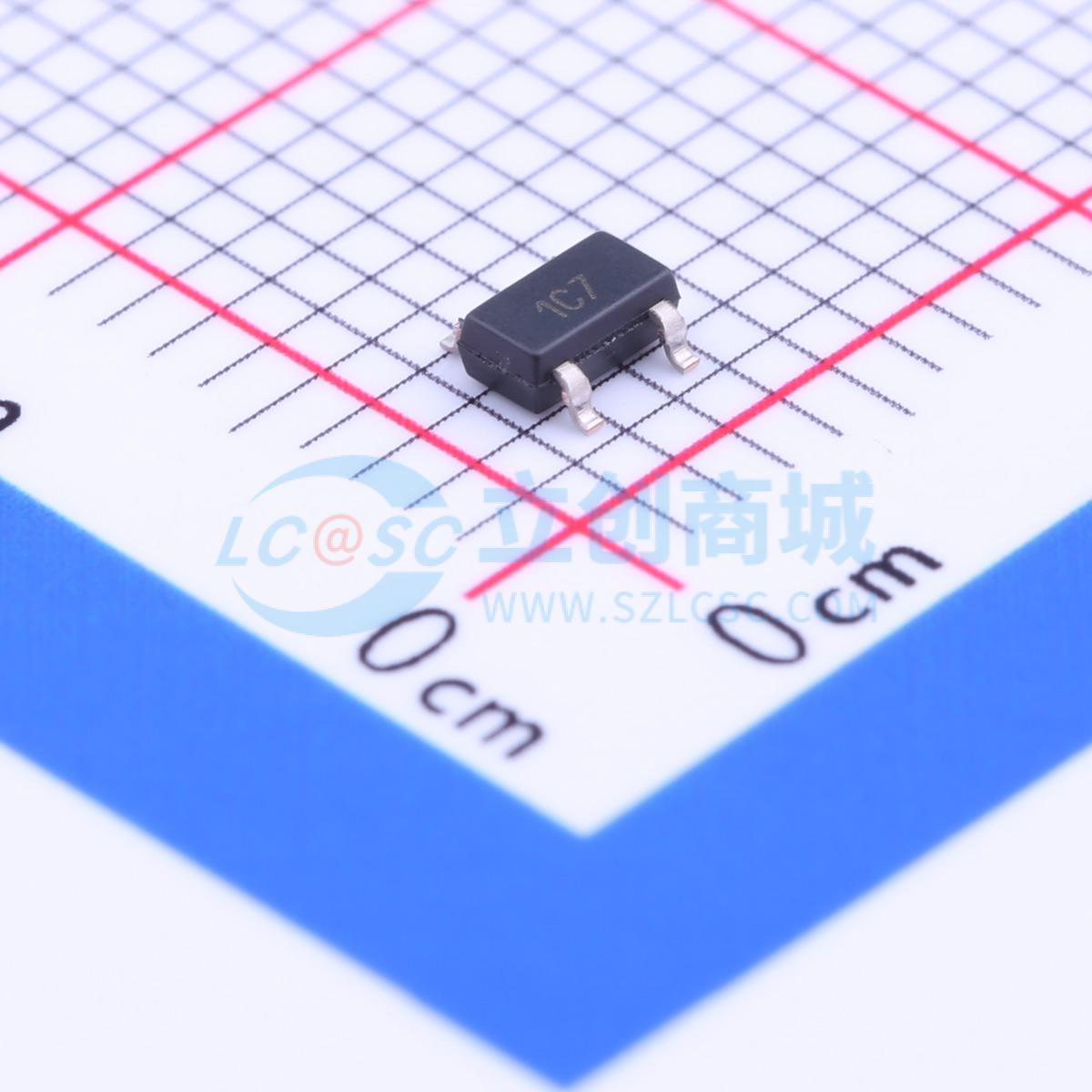

温馨提醒：图片仅供参考，商品以实物为准

MIC5317-1.0YM5-T5

输入6V 输出1V 150mA

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MICROCHIP(美国微芯)
商品型号: MIC5317-1.0YM5-T5
商品编号: C220645
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.043克(g)
立创商城设计参考: LDO-(2)电源输入7V~20V-(2)输出0.1A~1A方案

商品参数

商品概述

MIC5317是一款高性能150mA低压差稳压器，采用超小型1mm×1mm封装，能满足严苛的空间要求和高性能需求，具备高电源抑制比（PSRR）。该器件的输入电压范围为2.5V至6.0V，输出电压范围为1.0V至3.6V，非常适合用于USB端口或6V交流适配器应用。 MIC5317的初始精度为2%，压差电压低（150mA时为155mV），接地电流低（典型值为29μA）。该器件还可进入零关断模式电流状态，禁用时几乎不消耗电流。 MIC5317提供多种先进封装，包括无铅（符合RoHS标准）的1mm×1mm Thin DFN封装，仅占用1mm²的PCB面积，与SC - 70和2mm×2mm DFN封装相比，电路板面积减少了75%。此外，还有SOT23 - 5和TSOT23 - 5封装可供选择。 MIC5317的工作结温范围为 - 40°C至125°C。

商品特性

TSOT23 - 5封装
2.5V至6V宽工作范围
保证150mA输出电流
使用1μF陶瓷输出电容即可稳定工作
低压差电压：150mA时为155mV
出色的负载/线路瞬态响应
低静态电流：29μA
高PSRR：70dB
热关断和限流保护

应用领域

USB加密狗
无线局域网
台式电脑、笔记本电脑和平板电脑
电池供电设备
数码相机和摄像机
5V通用应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	1V
	输出电流	150mA
	电源纹波抑制比(PSRR)	80dB@(1kHz)
	压差	155mV@(150mA)

	属性	参数值
	静态电流(Iq)	29uA
	噪声	200uVrms
	特性	过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
