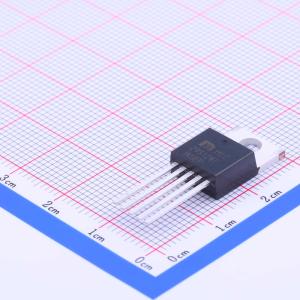

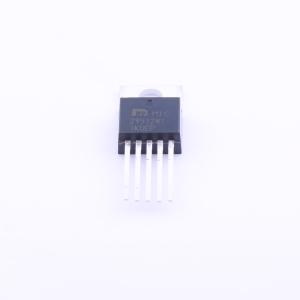

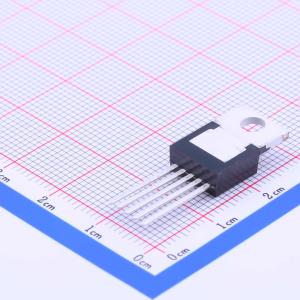

温馨提醒：图片仅供参考，商品以实物为准
MIC29512WT
MIC29512WT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC29512WT
- 商品编号
- C220001
- 商品封装
- TO-220-5
- 包装方式
- 管装
- 商品毛重
- 3.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 16V | |
| 输出电压 | 1.25V~16V | |
| 输出电流 | 5A | |
| 压差 | 700mV@(5A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 100mA | |
| 噪声 | 260uVrms | |
| 特性 | 带使能；过热保护；过流保护；反接保护 | |
| 工作温度 | 0℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
MIC29510和MIC29512是高电流、高精度、低压差电压调节器，具有从输入电压浪涌和输出负载电流变化中快速瞬态恢复的特点。这些调节器采用了一个PNP传输元件，该元件采用了Micrel的专有Super ßeta PNP工艺。
MIC29510/2有两种版本：三引脚固定输出的MIC29510和五引脚可调输出电压的MIC29512。所有版本都完全保护了过流故障、反向输入极性、反向引脚插入、过温操作以及正负瞬态电压尖峰。
一个TTL兼容的使能（EN）控制引脚支持外部开关控制。如果不需要开关控制，可以通过将EN连接到IN来连续启用设备。
MIC29510/2提供标准的三引脚和五引脚TO-220封装，工作结温范围为0℃至+125℃。
对于需要更低压差电压、输入电压大于16V或错误标志的应用，请参阅MIC29500/29501/29502/29503。
商品特性
- 快速瞬态响应
- 5A 电流能力
- 满载时 700mV 的 dropout 电压
- 低接地电流
- 精确的 1% 容差保证
- “零”电流关断模式 (MIC29512)
- 固定电压和可调版本
应用领域
- Pentium、Pentium Plus 和 Power PC 微处理器电源供应器
- 高效能“绿色”计算机系统
- 高效能线性电源供应器
- 高效能开关电源后置稳压器
- 电池供电设备
