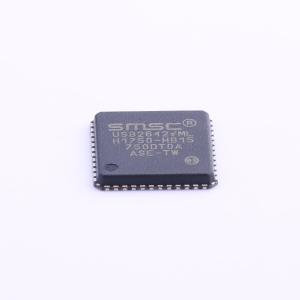

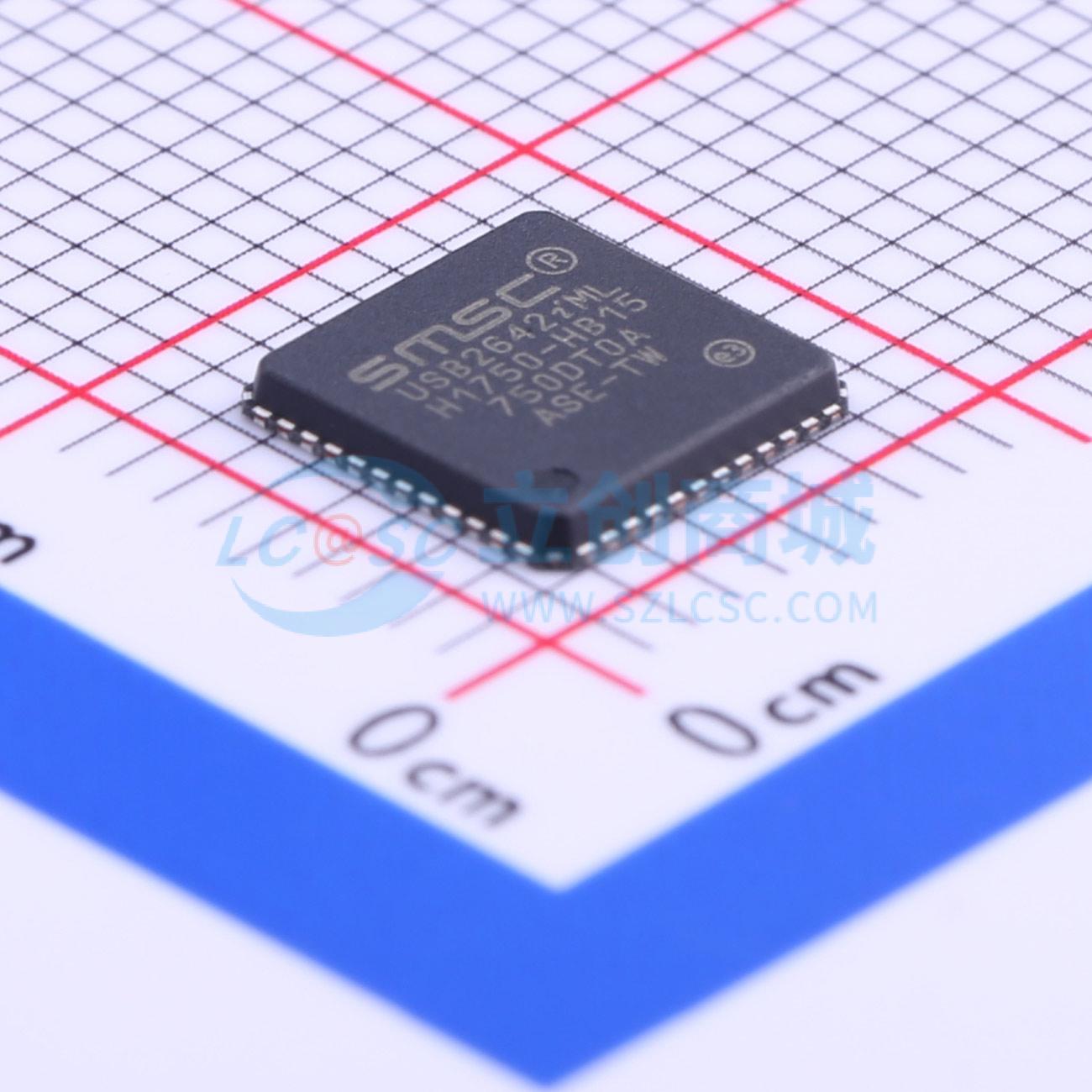

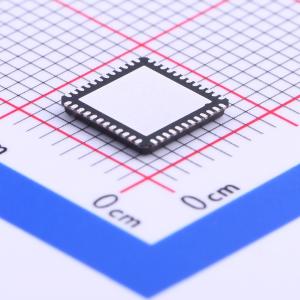

温馨提醒：图片仅供参考，商品以实物为准
USB2642-I/ML
USB 2.0 集线器和闪存媒体卡控制器组合
- 描述
- USB 2.0兼容的高速集线器，带有两个暴露的高速下游端口和一个闪存读写集成解决方案。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- USB2642-I/ML
- 商品编号
- C219247
- 商品封装
- QFN-48-EP(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.766034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB集线器 | |
| 类型 | 集线器 | |
| USB协议版本 | USB 2.0 | |
| 工作电压 | 3.3V；1.8V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+70℃ | |
| 存储器接口 | I2C；SPI | |
| 通道数 | 2 |
商品概述
USB2642 是一款符合 USB 2.0 标准的高速集线器和读卡器组合解决方案。这款全集成单芯片解决方案提供了 USB 扩展和闪存介质读写功能。该控制器支持以下闪存介质的读写：安全数字（SD）、SD 高容量（SDHC）、SD 扩展容量（SDXC）、多媒体卡（MMC）以及嵌入式多媒体卡（eMMC）。USB2642 提供了一款多功能、经济高效且节能的集线器控制器，带有 2 个下游 USB 2.0 端口和一个闪存介质接口。闪存介质接口可以支持超过 35 MB/s 的持续传输速率。此外，USB2642 还提供了一个 USB 至 I2C 桥接器和一个 USB 至 SD 桥接器。I2C 桥接器允许控制任何工作在 50KHz 串行时钟下的 I2C 从设备。
商品特性
- 单芯片USB 2.0集线器控制器，带有2个外露的高速下游端口
- 专用闪存读取器内部连接到集线器的第3个下游端口，作为一个USB复合设备
- 集线器和闪存读写器配置来自单一源：
- 使用外部SPI ROM配置内部代码
- 支持从SPI Flash EEPROM执行外部代码
- 当使用外部EEPROM时，支持自定义供应商、产品和语言ID
- 支持完整的电源管理，每个下游端口可单独或组合控制电源
- 集线器中的事务转换器（TT）支持全速（FS）和低速（LS）外设的操作
- 支持单个24 MHz晶振
- 通过USB主机控制外围I2C设备
- 支持内部或外部调节的1.8 V核心电压操作
- 支持高达2TB的存储寻址能力
- 符合RoHS标准的封装 - USB2642: 48引脚（7x7 mm²）QFN
- 温度范围：
- 商业级：0°C至+70°C
- 工业级：-40°C至+85°C
突出特点
- PortMap - 灵活的端口映射和端口禁用序列支持多种平台设计
- PortSwap - 可编程的USB差分对引脚位置简化了PCB设计，使USB信号迹线直接对准连接器
- PHYBoost - 可编程的USB收发器驱动强度恢复信号完整性
应用领域
- 台式机和移动PC
- 显示器和电视
- 移动PC底座
- 消费级音视频设备
- 媒体播放/查看器
- 打印机
- 闪存媒体读卡器/写入器
