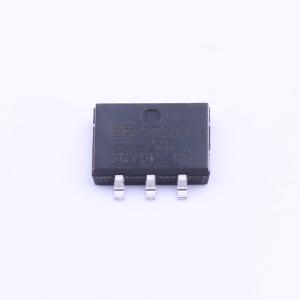

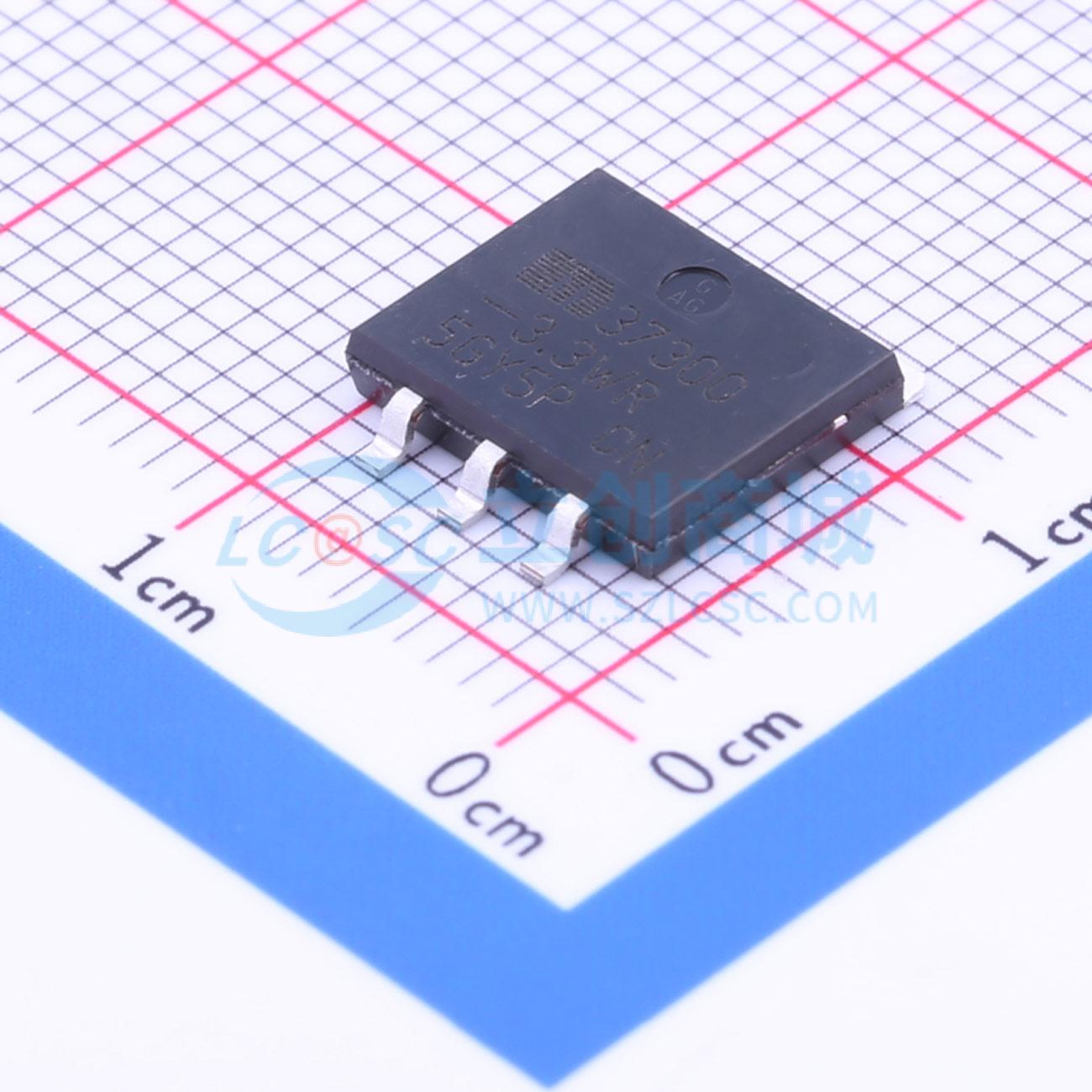

MIC37300-3.3WR
输入6V 输出3.3V 3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC37300-3.3WR
- 商品编号
- C219757
- 商品封装
- SPAK-3
- 包装方式
- 管装
- 商品毛重
- 1.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6V | |
| 输出电压 | 3.3V | |
| 输出电流 | 3A | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 500mV@(3A) | |
| 静态电流(Iq) | - | |
| 特性 | 过流保护；反接保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
Micrel公司的MIC37300/01/02/03是一款3.0A的低压差线性稳压器，只需最少数量的外部元件，就能提供低电压、高电流输出。它具有高精度、超低压差（全温度范围内≤500mV）和低接地电流的特点。 MIC37300/01/02/03的输入电压范围为2.25V至6.0V，专为驱动需要高电流、低电压的数字电路（如可编程逻辑器件、数字信号处理器、微控制器等）而设计。它提供固定输出电压和可调输出电压两种类型。固定输出电压包括1.5V、1.8V、2.5V和3.3V，可调版本的输出电压范围为1.24V至5.5V。 MIC37300/01/02/03低压差稳压器的特性包括热保护、限流保护和反向电流保护。5引脚版本设有逻辑使能和错误标志引脚。 MIC37300/01/02/03的结温范围为-40°C至+125°C。
商品特性
- 最小保证输出电流为3.0A
- 全温度范围内最大压差为500mV
- 非常适合3.0V至2.5V的电压转换
- 非常适合2.5V至1.8V、1.65V或1.5V的电压转换
- 使用陶瓷或钽电容时性能稳定
- 宽输入电压范围
- 输入电压（VIN）：2.25V至6.0V
- 初始输出公差为±1.0%
- 固定和可调输出电压：
- MIC37300：3引脚S-Pak封装，固定输出电压
- MIC37301：5引脚S-Pak或8引脚带散热焊盘的SOIC封装，带标志的固定输出电压
- MIC37302：5引脚，可调输出电压
- MIC37303：8引脚带散热焊盘的SOIC、DFN封装，带标志的可调输出电压
- 出色的线性调整率和负载调整率指标
- 热关断和限流保护
- 反向漏电保护
- 薄型S-Pak封装
应用领域
- 用于低压数字集成电路的低压差线性稳压器
- 电脑扩展卡
- 高效线性电源
- 开关电源后置稳压器
- 电池充电器
