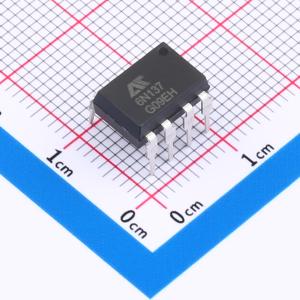

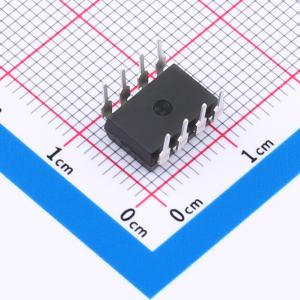

温馨提醒：图片仅供参考，商品以实物为准
6N137M
光耦-逻辑输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 6N137M 光耦合器由一个 850nm 的 AlGaAS LED 组成，其光学耦合到一个非常高速的集成光电探测器逻辑门，可快速输出。 广泛应用于：接地回路消除、LSTTL 转 TTL, LSTTL 或 5V CMOS、线路接收器、数据传输、开关电源、计算机外围接口。
- 品牌名称
- AOTE(奥特)
- 商品型号
- 6N137M
- 商品编号
- C20612600
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.083333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~18V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | 1Mbit/s | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 100ns | |
| 传播延迟 tpHL | 100ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 50mA | |
| 正向压降(Vf) | 1.33V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA |
商品概述
6N137M 光耦合器由一个 850nm 的 AlGaAS LED 组成，其光学耦合到一个非常高速的集成光电探测器逻辑门，可快速输出。 The 6N137M optocoupler consists of a 850 nm AlGaAS LED, optically coupled to a very high speed integrated photo- detector logic gate withastrobable output.
商品特性
- 高比特率：10MBit/s High bit rate: 10MBit/s
- 输入 - 输出隔离电压 (VISO = 5000 Vrms) High isolation voltage between input and output (VISO = 5000 Vrms)
- 工作温度范围： -40°C ~ 85°C Fan-out of 8 over -40°C to +85°C
- 逻辑门输出 Logic gate output
- 频闪输出 Strobable output
- 符合加强绝缘标准 Meet reinforced insulation standards
- 符合安规标准：UL 1577，VDE DIN EN60747-5-5 (VDE 0884-5)，CQC11-471543-2022 Meet Safety standard:UL 1577, VDE DIN EN60747-5-5 (VDE 0884-5)，CQC11-471543-2022
应用领域
- 接地回路消除 Ground loop elimination
- LSTTL 转 TTL, LSTTL 或 5V CMOS LSTTL to TTL, LSTTL or 5-volt CMOS
- 线路接收器，数据传输 Line receiver, data transmission
- 开关电源 Switching power supplies
- 计算机外围接口 Computer-peripheral interface
