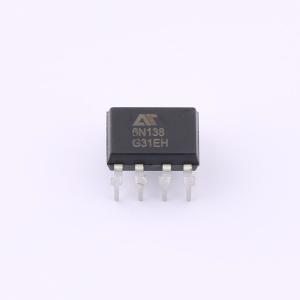

AT6N138-CuH-D

光耦-达林顿光耦

描述: AT6N138 是一种用于单通道的高速光耦合器，由一个 850nm 的 AlGaAs LED 光学耦合到一个高速光电检测器组成。广泛应用于：CMOS-LSTTL-TTL 的输出接口、通信设备、电机驱动器中的功率晶体管隔离、替换低速光晶体管光耦合器。
品牌名称: AOTE(奥特)
商品型号: AT6N138-CuH-D
商品编号: C20612705
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.858704克(g)

商品参数

商品概述

AT6N138 通过发光二极管和集成高增益光检测器提供输入与输出之间高电流传输比。 0.5 mA 的LED 电流在0 至 70°C 的工作温度范围内可保证 400% 的最小电流传输比。可适用于CMOS、LSTTL 或其他低功耗应用中。 The AT6N138 uses a Light Emitting Diode and an integrated high gain photodetector to provide extremely high current transfer ratio between input and output. A 400% minimum current transfer ratio is guaranteed over 0 to 70°C operating range for only 0.5 mA of LED current. It can be used in CMOS, LSTTL or other low power applications.

商品特性

高电流传输比：典型值 2000% High current transfer ratio: 2000% typical
低输入电流要求： 0.5 mA Low input current requirements: 0.5 mA
TTL 兼容输出：典型值0.1V TTL compatible output : 0.1 V VOL typical
基极接入实现带宽增益的调节 Base access allows gain bandwidth adjustment

应用领域

低输入电流接口
Low input current line receiver
EIA RS-232C 接口
EIA RS-232C line receiver
117 V 交流电压状态指示器
117 V ac line voltage status indicator
低功耗系统– 接地隔离
Low power systems – ground isolation

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(45个/管，最小起订量 5 个)

个

起订量：5 个45个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	4.5V~18V
	隔离电压(Vrms)	5kV
	CMTI(kV/us)	10kV/us
	传输速率	-
	CTR-电流传输比	400%
	通道数	1；1
	工作温度	-40℃~+85℃

	属性	参数值
	传播延迟 tpLH	90us
	传播延迟 tpHL	30us
	输入阈值电流(FH)	12mA
	输出电流	60mA
	耗散功率(Pd)	135mW
	正向压降(Vf)	1.4V
	直流反向耐压(Vr)	5V
	正向电流(If)	12mA
