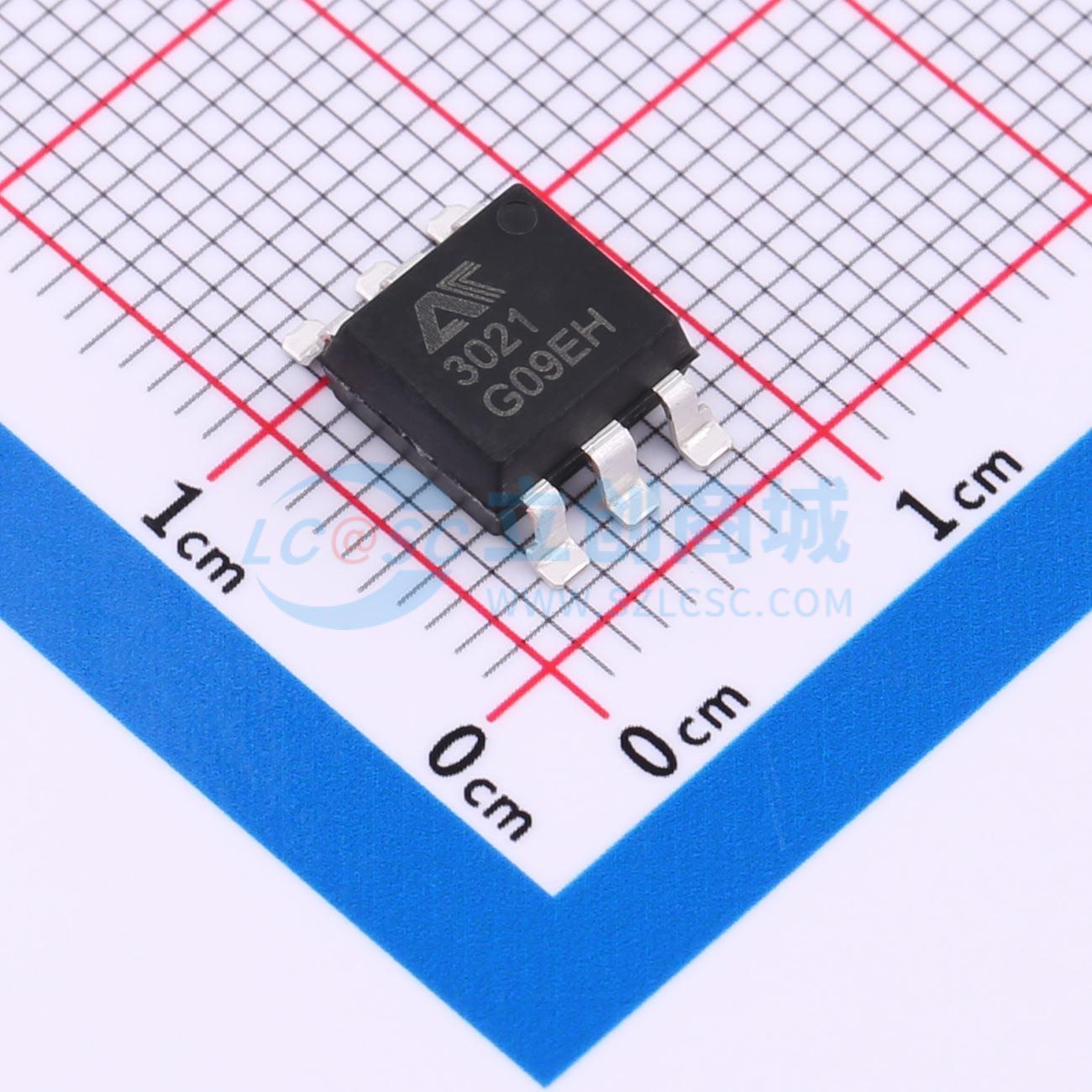

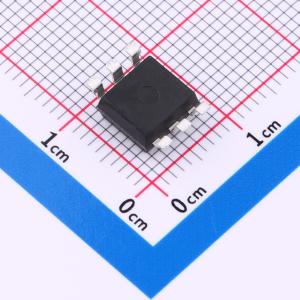

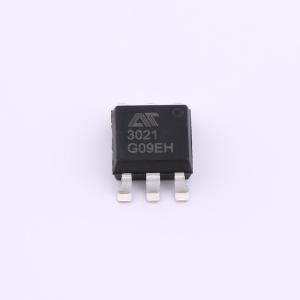

温馨提醒：图片仅供参考，商品以实物为准
AT3021-CuH-SE
光耦-可控硅信号输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AT3021是由一个 GaAs 红外发光二极管和一个单晶硅芯片的过零相位光电双向晶闸管组成的光电耦合器。 广泛应用于：开关电源、智能电表、工业控制、测量仪器、办公设备、家用电器。
- 品牌名称
- AOTE(奥特)
- 商品型号
- AT3021-CuH-SE
- 商品编号
- C20612725
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 0.6642克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 通道数 | 1 | |
| 过零功能 | 无 | |
| 可控硅类型 | 双向可控硅 | |
| 负载电压 | 400V | |
| 输出电流(It(rms)) | 100mA | |
| 正向压降(Vf) | 1.23V | |
| 正向电流 | 60mA |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | 100V/us | |
| 隔离电压(Vrms) | 5kV | |
| 耗散功率(Pd) | 330mW | |
| 工作温度 | -55℃~+110℃ | |
| 端子数 | 6 | |
| 保持电流(Ih) | 0.25mA | |
| 浪涌电流 | 1A | |
| 功能特性 | - |
商品特性
- 输入-输出隔离电压Vios=5000Vrms
- 断态输出端电压 VDRM = 800,600,400,250
- 峰值重复浪涌电流 ITSM = 1 A
- 爬电距离 >7.0 mm
- 输入-输出绝缘厚度 >0.4mm
- 防潮等级 MSL class1
- 产品符合ROHS、REACH及HF等环保法规要求
应用领域
- 工业自动化与控制
- 家用电器与消费电子
- 电力系统与能源管理
- PLC与变频器
- 伺服驱动系统
