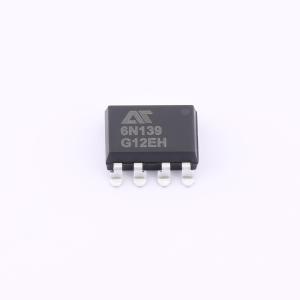

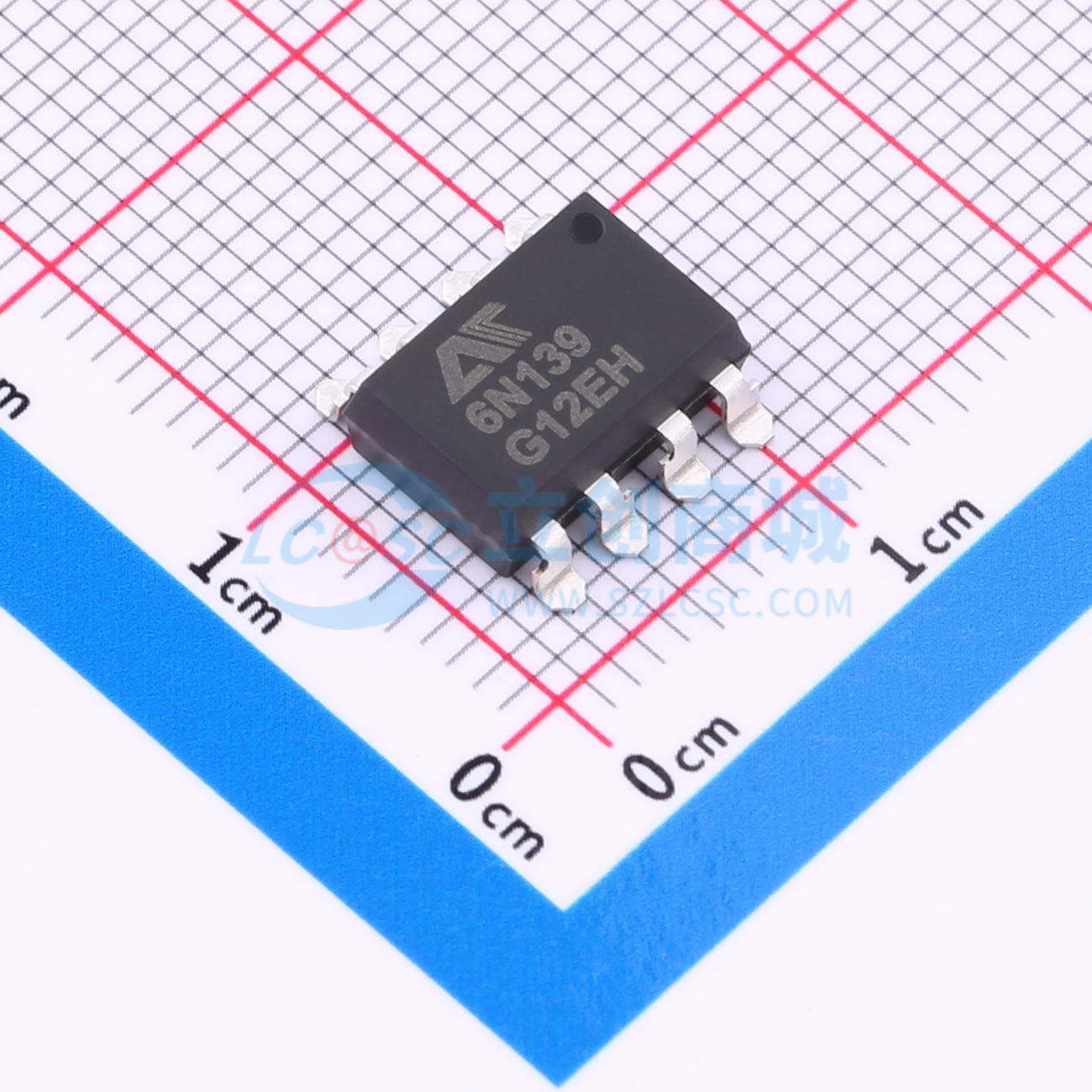

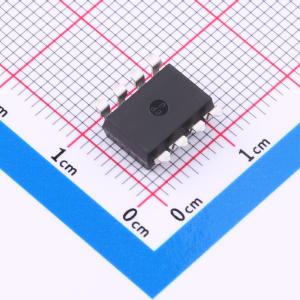

AT6N139-CuH-S
光耦-达林顿光耦
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AT6N139通过发光二极管和集成高增益光检测器提供输入与输出之间高电流传输比。0.5mA的LED电流在0-70°C的工作温度范围内可保证400%的最小电流传输比。可适用于CMOS、LSTTL或其他低功耗应用中。 广泛应用于：低输入电流接口、EIA RS-232C接口、117V交流电压状态指示器、低功耗系统–接地隔离
- 品牌名称
- AOTE(奥特)
- 商品型号
- AT6N139-CuH-S
- 商品编号
- C20612708
- 商品封装
- SMD-8P
- 包装方式
- 编带
- 商品毛重
- 0.829429克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 18V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 10kV/us | |
| CTR-电流传输比 | 400% | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 输出电流 | 60mA | |
| 耗散功率(Pd) | 135mW | |
| 正向压降(Vf) | 1.4V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 12mA | |
| 功能特性 | - |
商品概述
AT6N139光耦采用高效光电转换技术与先进封装工艺，提供可靠的输入输出隔离，支持DIP8及SMD8两种封装形式，以适应多样化的应用需求。
商品特性
- 输入-输出隔离电压Vios=5000 Vrms
- 电流传输比CTR: 400-2000%
- 峰值击穿电压: BVCEO=80V
- 爬电距离 >7.0 mm
- 输入-输出绝缘距离 >0.4mm
- 防潮等级 class1
- 产品符合ROHS、REACH及HF等环保法规要求
应用领域
- 光伏储能系统
- 工业自动化控制
- 电源管理
- 通信与数字电路
