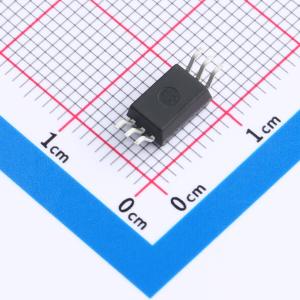

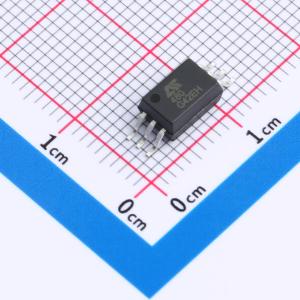

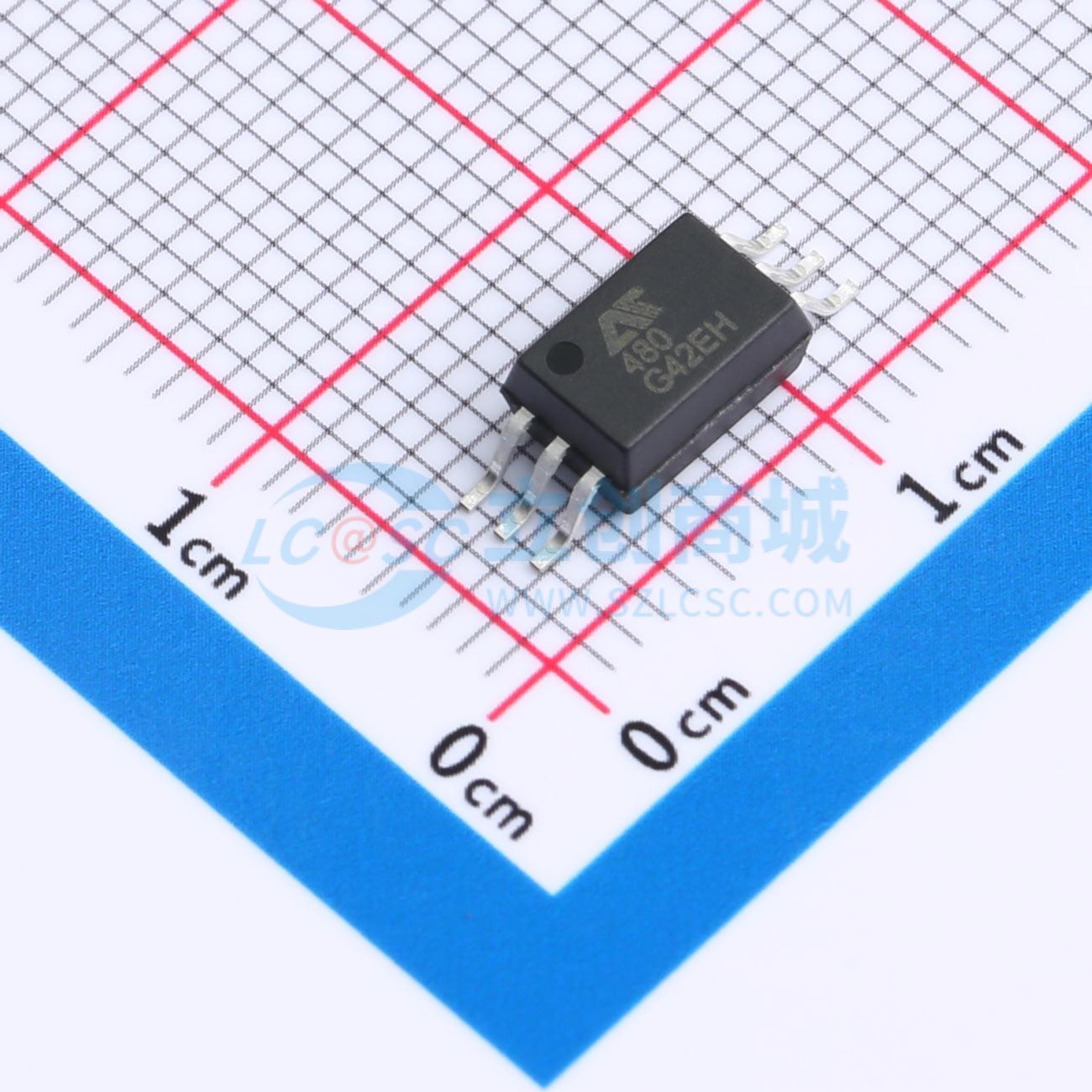

温馨提醒：图片仅供参考，商品以实物为准
AT480-CuH-W
光耦-智能功率模块接口光耦
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AT480 高速光耦合器包含一个 GaAsP LED 和一个光电探测器， 内置施密特触发器，提供逻辑兼容波形，可节省额外波形整型需求。 广泛应用于：IPM 接口隔离、隔离 IGBT/MOSFET 门驱动器、交流和无刷直流电机驱动、工业变频器、通用数字隔离
- 品牌名称
- AOTE(奥特)
- 商品型号
- AT480-CuH-W
- 商品编号
- C20612782
- 商品封装
- SOP-6-W
- 包装方式
- 编带
- 商品毛重
- 0.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 20V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 20kV/us | |
| 工作温度 | -40℃~+100℃ | |
| 传播延迟 tpLH | 350ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 350ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 25mA | |
| 耗散功率(Pd) | 210mW | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 10mA |
商品概述
AT480 高速光耦合器包含一个 GaAsP LED 和一个光电探测器，内置施密特触发器，提供逻辑兼容波形，可节省额外波形整型需求。 The high- speed AT480 optocoupler contains a GaAsP LED and a photodetector, built- in Schmitt trigger, and provides logic compatible waveforms, which can save additional waveform shaping requirements.
商品特性
- 较宽的工作温度：-40°C to 100°C Operating temperature : -40°C to 100°C
- 较宽的工作电压：4.5V to 20V Operating voltage : 4.5V to 20V
- 传播延迟时间 tPHL/tPLH ≤ 350 ns Propagation Delay Time tPHL/tPLH ≤ 350 ns
- 最大脉冲宽度失真 (PWD) = 250ns Pulse Width Distortion (PWD) = 250ns(max)
- 传输延迟的差异 -100ns < PDD < 250ns Propagation Delay Difference: -100ns < PDD < 250ns
- VCM = 1000V 时，最低 20kV/μs 共模抑制能力 CMR(min):20kV/μs (VCM = 1000V)
- 符合安规标准：UL 1577，VDE DIN EN60747-5-5 (VDE 0884-5)，CQC11-471543-2022 Meet safety standard：UL 1577，VDE DIN EN60747-5-5 (VDE 0884-5)，CQC11-471543-2022
应用领域
- IPM接口隔离 IPM Interface Isolation
- 隔离IGBT/MOSFET门驱动器 Isolated IGBT/MOSFET Gate Drive
- 交流和无刷直流电机驱动 AC and Brushless DC Motor Drives
- 工业变频器 Industrial Inverters
- 通用数字隔离 General Digital Isolation
