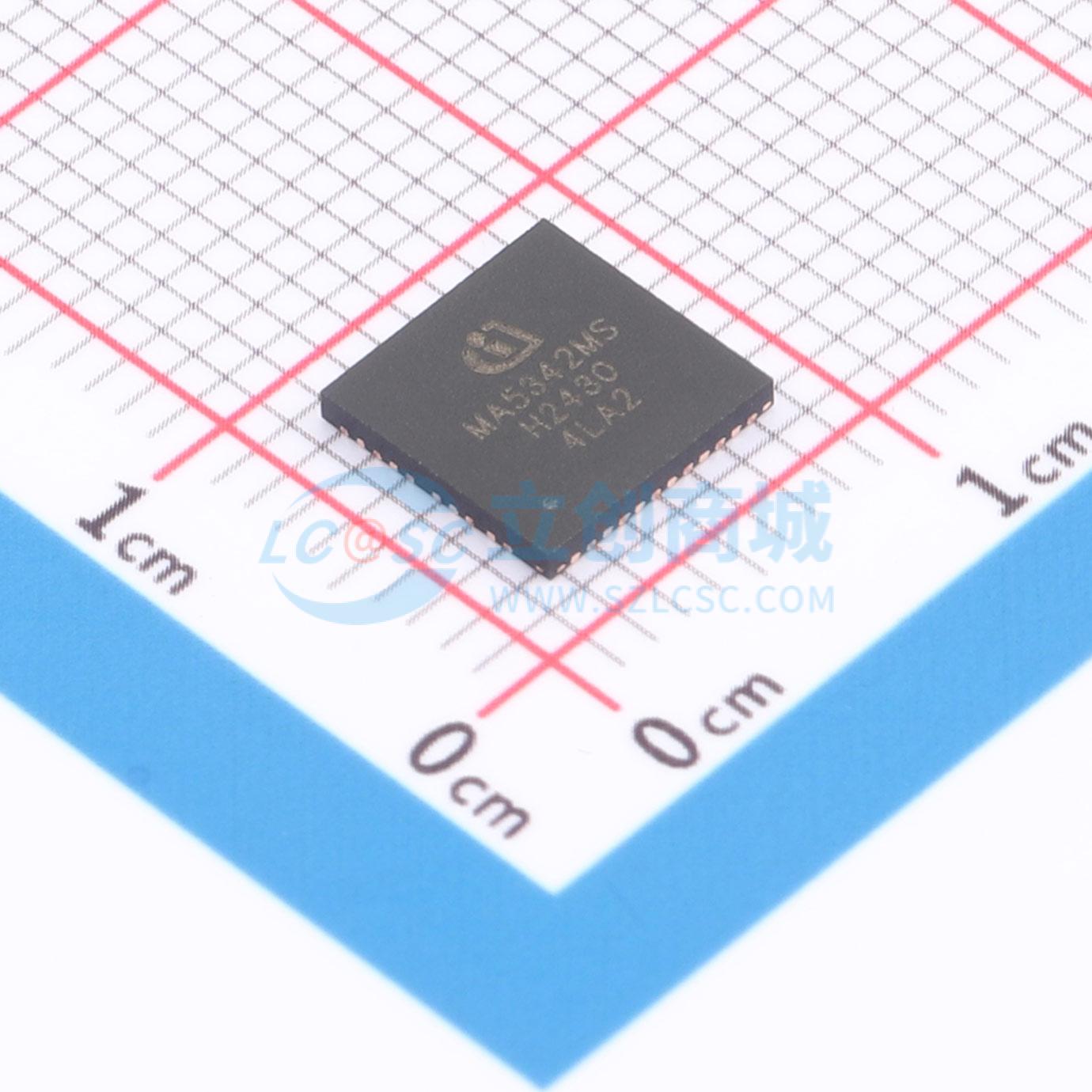

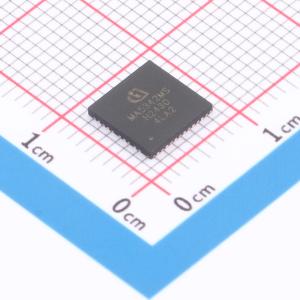

温馨提醒：图片仅供参考，商品以实物为准
MA5342MSXUMA1
2x200W D类放大器，带模拟输入和集成输出级
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 提供的输出功率与单片替代方案相当或更大，同时占用空间减少50%，几乎不需要或不需要散热片。这是通过在多芯片模块（MCM）解决方案中集成一个2通道PWM控制器、一个高压栅极驱动器和4个低RDS(ON) MOSFET来实现的。与前代产品IR43x2M类似，包括标准的D类保护功能，可确保在各种环境条件下可靠运行。采用7x7 mm PG-IQFN-42小型封装，相比IR43x2M和其他单片替代方案是一次强大的升级，提供高功率密度和无散热片运行的优势。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- MA5342MSXUMA1
- 商品编号
- C20612326
- 商品封装
- PG-IQFN-42
- 包装方式
- 编带
- 商品毛重
- 4.555556克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 360Wx1@8Ω；400Wx1@16Ω；190Wx2@4Ω；200Wx2@8Ω | |
| 总谐波失真+噪声(THD+N) | 0.01% | |
| 静态电流(Iq) | - | |
| 信噪比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | - | |
| 效率 | 95% | |
| 输入通道数 | 2对差分输入 | |
| 功能特性 | 使能/关断功能；自动静音/免噪音开关 | |
| 工作电压 | -60V~-30V；60V~120V；30V~60V | |
| 工作温度 | -10℃~+85℃ |
商品概述
MA5342MS 提供的输出功率相当于或优于单片替代方案，同时占用空间减少50%，且几乎无需散热器。这是通过在一个多芯片模块（MCM）解决方案中集成一个2通道PWM控制器、一个高压栅极驱动器和4个低RDS(ON) MOSFET实现的。与其前代产品IR43x2M类似，MA5342MS包含标准的D类保护功能，确保在各种环境条件下可靠运行。凭借其小巧的7×7 mm PG-IQFN-42封装，MA5342MS代表了相对于IR43x2M和其他单片替代方案的强大升级，提供了高功率密度和无散热器运行的优势。
商品特性
- 集成输出级，典型RDS(ON)为49.2mΩ
- 立体声模式下输出功率为2×200W POUT（8Ω，THD=10%）
- 立体声模式下输出功率为2×190W POUT（4Ω，THD=10%）
- 单声道模式下输出功率为1×400W POUT（16Ω，THD=10%）
- 单声道模式下输出功率为1×360W POUT（8Ω，THD=10%）
- 支持单电源和分体电源供电
- 分体电源工作范围：±30V ~ ±60V
- 单电源工作范围：+60V ~ +120V
- 驱动8Ω负载时，满载效率达95%
- 空闲模式效率 >70%
- 用于指示削波和故障条件的开漏标志信号
- 支持多种配置：单端、BTL和PSE（并联单端）
- 可编程上电延迟定时器
- 启动和关机无咔嗒声和爆音
- 集成保护功能：过流保护、过温保护和欠压锁定
- 与MA53x2系列产品引脚兼容
- 提供QFN 7mm×7mm – 42引脚封装
应用领域
- 多声道家庭影院
- 录音室监听音箱
- 有源音箱
- 低音炮
- 后装汽车音响
- 通用音频功率放大器
