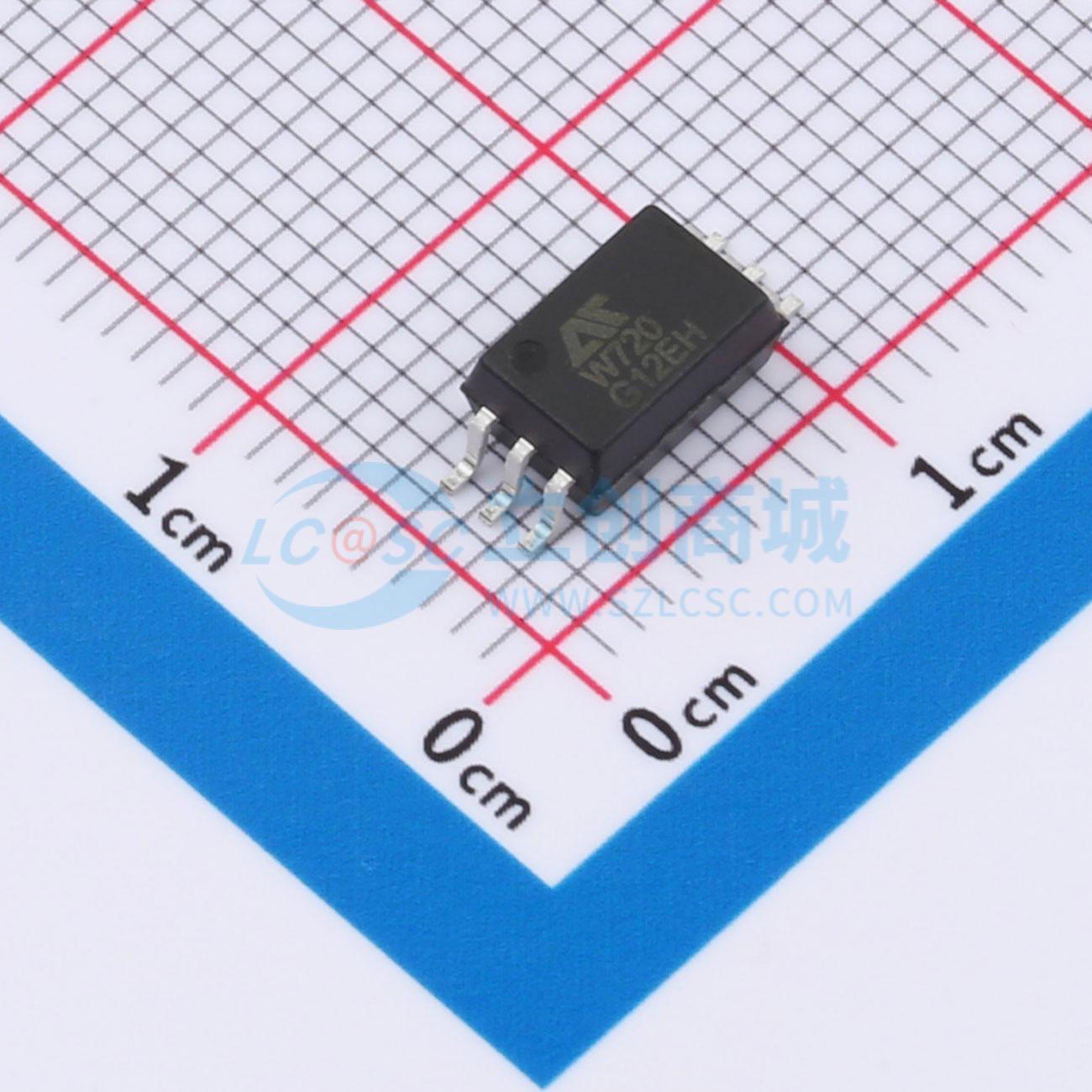

ATW720-CuH-P

光耦-高速光耦

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ATW720(单通道)是采用SOP6封装的CMOS光耦合器。光电耦合器利用最新的CMOS IC技术，以极低的功耗实现了卓越的性能。广泛应用于：消除接地回路、数字现场总线隔离、多路数据传输、计算机外围接口。
品牌名称: AOTE(奥特)
商品型号: ATW720-CuH-P
商品编号: C20612627
商品封装: SOP-6-P
包装方式: 编带
商品毛重: 0.551305克(g)

商品参数

商品概述

ATW720（单通道）是采用SOP6封装的CMOS光耦合器。光电耦合器利用最新的CMOS IC技术，以极低的功耗实现了卓越的性能。 The ATW720 (single - channel) is CMOS optocouplers in SOP6 package. The optocouplers utilize the latest CMOS IC technology to achieve outstanding performance with very low power consumption.

商品特性

CMOS可兼容：+3.3V和+5V
脉冲宽度失真最大值：25ns
传播延迟最大值：55ns
传播延迟倾斜最大值：40ns
高速：15MBd(最小)
共模抑制最小值：10kV/μs
温度范围：-40°C至105°C
无故障上电功能
符合安规标准：UL 1577，VDE DIN EN60747 - 5 - 5 (VDE 0884 - 5)，CQC11 - 471543 - 2022

应用领域

消除接地回路
数字现场总线隔离：RS485, RS232, CANbus
多路数据传输
计算机外围接口

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	5.5V
	隔离电压(Vrms)	5kV
	CMTI(kV/us)	15kV/us
	传输速率	15Mbps
	通道数	1
	工作温度	-40℃~+105℃

	属性	参数值
	传播延迟 tpLH	55ns
	传播延迟 tpHL	55ns
	输入阈值电流(FH)	5mA
	输出电流	10mA
	正向压降(Vf)	1.3V
	直流反向耐压(Vr)	5V
	正向电流(If)	10mA
