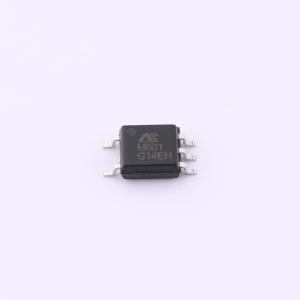

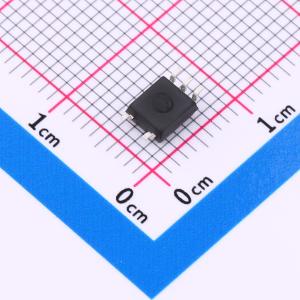

温馨提醒：图片仅供参考，商品以实物为准

ATM601-CuH-S

光耦-高速光耦

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ATM601内部有一个 850nm 的 AlGaAS LED，其光学耦合到具有选通输出的超高速集成光电检测器。这些器件采用 5 引脚外形封装，符合标准封装外形。广泛应用于：开关电源、智能电表、工业控制、测量仪器、办公设备、家用电器等
品牌名称: AOTE(奥特)
商品型号: ATM601-CuH-S
商品编号: C20612633
商品封装: S0P-5
包装方式: 编带
商品毛重: 0.212267克(g)

商品参数

商品概述

ATM600、ATM601、ATM611内部有一个850nm的AlGaAS LED，其光学耦合到具有选通输出的超高速集成光电检测器。这些器件采用5引脚外形封装，符合标准封装外形。The ATM600 ATM601 ATM611 optocomputer consists of a 850 nm AlGaAS LED, optically coupled to a very high speed integrated photo- detector logic gate with a strobable output. The devices are packaged in a 5- pin small outline package which conforms to the standard footprint.

商品特性

输入-输出隔离电压 (VISO = 3750 Vrms) High isolation voltage between input and output (VISO = 3750 Vrms)
工作温度： -40°C ~ 85°C Operating Temperature: -40°C ~ 85°C
符合加强绝缘标准 Meet reinforced insulation standards
符合安规标准：UL 1577，VDE DIN EN60747-5-5 (VDE 0884-5)，CQC11-471543-2022 Meet Safety standard: UL 1577, VDE DIN EN60747-5-5 (VDE 0884-5)，CQC11-471543-2022

应用领域

开关电源，智能电表 Switching power supply, intelligent meter
工业控制，测量仪器 Industrial control, measuring instruments
办公设备，比如复印机 Office equipment such as copiers
家用电器，比如空调、风扇、热水器等 Household appliances: such as air conditioners, fans, water heaters, etc.

数据手册PDF

放大查看下载PDF

优惠活动

8.8折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交46单

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	4.5V~5.5V
	隔离电压(Vrms)	3.75kV
	CMTI(kV/us)	5kV/us
	通道数	1
	工作温度	-40℃~+125℃
	传播延迟 tpLH	100ns

	属性	参数值
	传播延迟 tpHL	100ns
	输入阈值电流(FH)	5mA
	输出电流	50mA
	输出电压	7V
	正向压降(Vf)	1.33V
	直流反向耐压(Vr)	5V
	正向电流(If)	50mA
