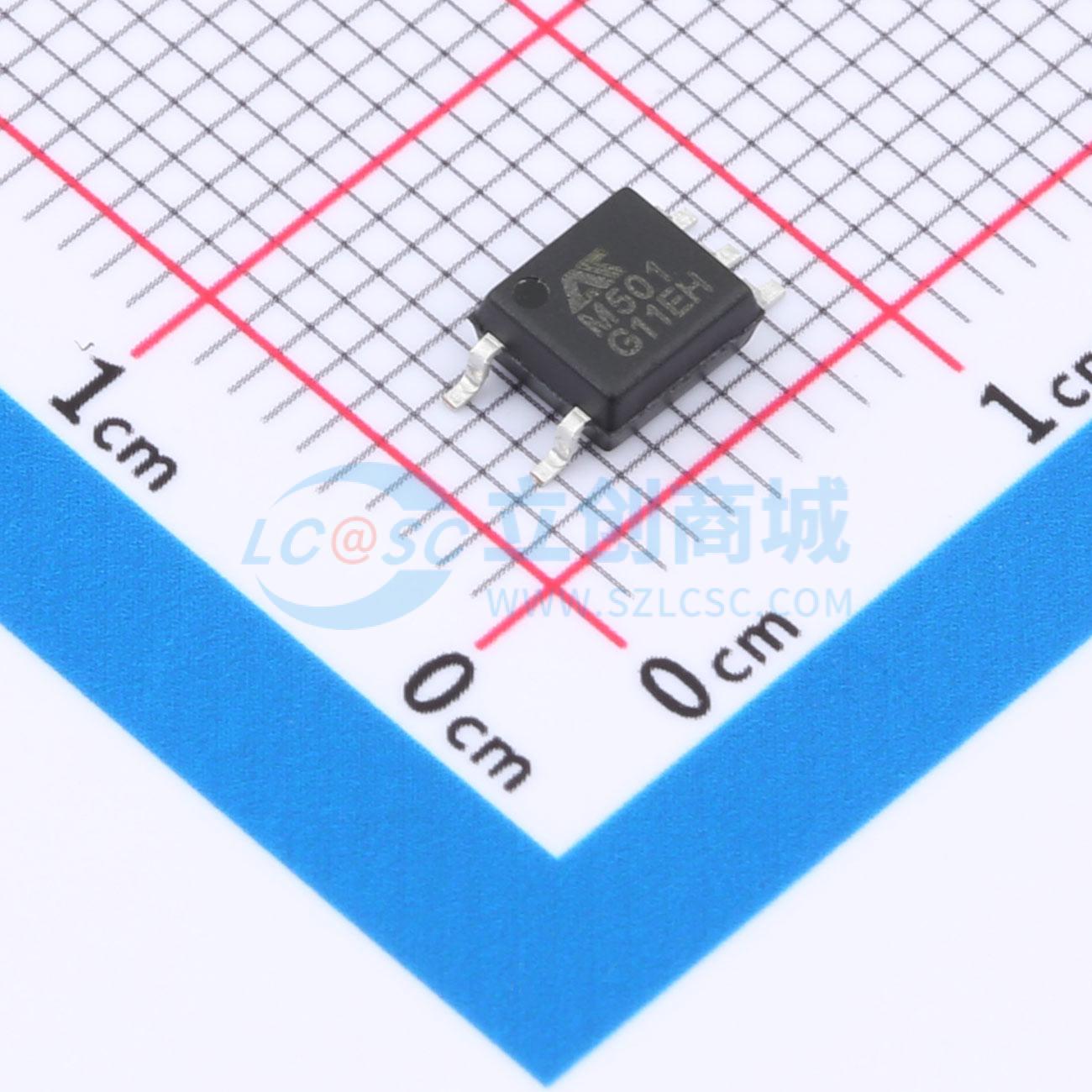

ATM501-CuH-S
光耦-高速光耦
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ATM501由一个 850nm 的 AlGaAs LED 光学耦合到一个高速光电检测器组成。 广泛应用于：CMOS-LSTTL-TTL 的输出接口、通信设备、电机驱动器等
- 品牌名称
- AOTE(奥特)
- 商品型号
- ATM501-CuH-S
- 商品编号
- C20612632
- 商品封装
- S0P-5
- 包装方式
- 编带
- 商品毛重
- 0.2142克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 18V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 5kV/us | |
| 传输速率 | 1Mbit/s | |
| CTR-电流传输比 | 15% | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+100℃ | |
| 传播延迟 tpLH | 800ns | |
| 传播延迟 tpHL | 800ns | |
| 输出电流 | 8mA | |
| 正向压降(Vf) | 1.45V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA | |
| 功能特性 | - |
商品特性
- 输入-输出隔离电压Vios=3750Vrms
- 高传输比特率：1MBit/s
- 输出高电平共模瞬态抑制 5KV/μS
- 爬电距离 >7.0mm
- 输入-输出绝缘距离 >0.4mm
- 防潮等级 class1
- 产品符合ROHS、REACH及HF等环保法规要求
应用领域
- 通信与网络
- 工业自动化与控制
- 电机驱动与能源管理
- 消费电子
- 新兴技术领域
