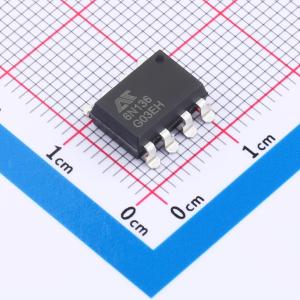

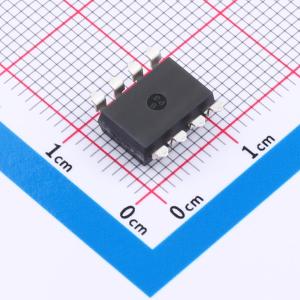

温馨提醒：图片仅供参考，商品以实物为准
6N136S
光耦-逻辑输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 6N136S是一种用于单通道的高速光耦合器，由一个850nm的AlGaAs LED光学耦合到一个高速光 电检测器组成。光电二极管偏极和输出晶体管集电极的单独连接，可以通过降低基极集电极电容，使速度比传统 光电晶体管耦合器提高 100 倍。 广泛应用于：CMOS-LSTTL-TTL 的输出接口、通信设备、电机驱动器等。
- 品牌名称
- AOTE(奥特)
- 商品型号
- 6N136S
- 商品编号
- C20612603
- 商品封装
- SMD-8P
- 包装方式
- 编带
- 商品毛重
- 0.8878克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~18V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 1kV/us | |
| 传输速率 | 1Mbit/s | |
| CTR-电流传输比 | 19% | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 800ns | |
| 传播延迟 tpHL | 800ns | |
| 输入阈值电流(FH) | 20mA | |
| 输出电流 | 8mA | |
| 输出电压 | 20V | |
| 正向压降(Vf) | 1.45V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA |
优惠活动
购买数量
(1000个/圆盘，最小起订量 5 个)个
起订量：5 个1000个/圆盘
总价金额：
￥ 0.00近期成交23单
