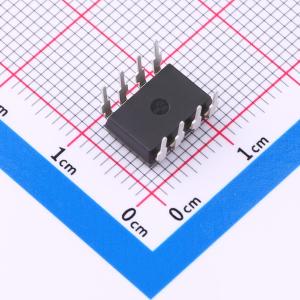

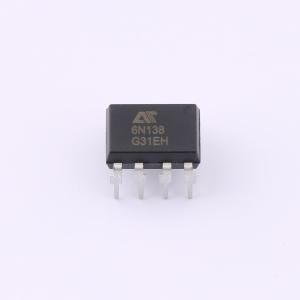

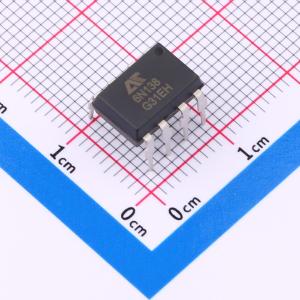

温馨提醒：图片仅供参考，商品以实物为准
6N138M
光耦-逻辑输出
- 描述
- 6N138M 是一种用于单通道的高速光耦合器， 由一个 850nm 的 AlGaAs LED 光学耦合到一个高速光电检测器组 成。广泛应用于：CMOS-LSTTL-TTL 的输出接口、通信设备、电机驱动器中的功率晶体管隔离、替换低速光晶体管光耦合器。
- 品牌名称
- AOTE(奥特)
- 商品型号
- 6N138M
- 商品编号
- C20612604
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.857593克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 2.7V~5.5V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | 1Mbit/s | |
| CTR-电流传输比 | 400% | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 90us | |
| 传播延迟 tpHL | 30us | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 60mA | |
| 耗散功率(Pd) | 100mW | |
| 正向压降(Vf) | 1.4V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA |
