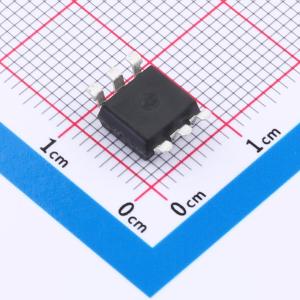

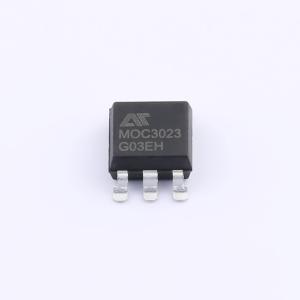

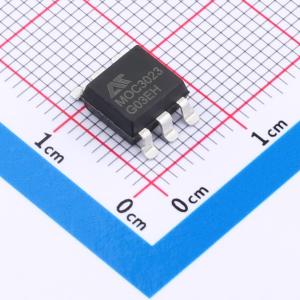

MOC3023SM
光耦-可控硅光耦
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MOC3023SM是光隔离三端双向可控硅驱动器器件。此类器件包含一个 GaAs红外发光二极管和一个光敏硅双向开关，其功能与三端双向可控硅元件类似。此类器件适合用作电子控制和功率三端双向可控硅元件之间的接口，可控制 115 VAC 运行的电阻和电感负载。 广泛应用于：开关电源、智能电表、工业控制、测量仪器、办公设备、家用电器等。
- 品牌名称
- AOTE(奥特)
- 商品型号
- MOC3023SM
- 商品编号
- C20612611
- 商品封装
- SOP-6-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.705克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 通道数 | 1 | |
| 过零功能 | 无 | |
| 可控硅类型 | 双向可控硅 | |
| 负载电压 | 400V | |
| 输出电流(It(rms)) | 100mA | |
| 正向压降(Vf) | 1.15V | |
| 正向电流 | 60mA |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | 100V/us | |
| 隔离电压(Vrms) | 5kV | |
| 耗散功率(Pd) | 330mW | |
| 工作温度 | -55℃~+110℃ | |
| 端子数 | 6 | |
| 浪涌电流 | 1A | |
| 功能特性 | - |
商品概述
MOC301X、MOC302X、MOC305X、MOC307X系列光耦采用高效光电转换技术与先进封装工艺，在输入与输出之间提供可靠的电气隔离。该系列支持DIP和SMD两种封装形式，以满足多样化的应用场景需求。
商品特性
- 输入-输出隔离电压 Vios = 5000 Vrms
- 断态输出端电压 V_DRM = 800, 600, 400, 250 V
- 峰值重复浪涌电流 I_TSM = 1 A
- 爬电距离 > 7.0 mm
- 输入-输出绝缘距离 > 0.4 mm
- 防潮等级 MSL class1
- 产品符合ROHS、REACH及HF等环保法规要求
应用领域
- 工业自动化与控制
- 家用电器与消费电子
- 电力系统与能源管理
- 医疗与特殊场景
