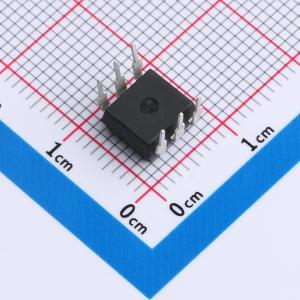

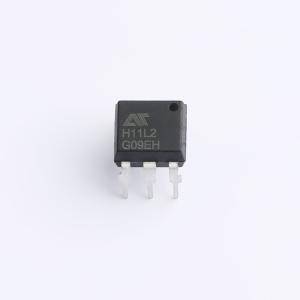

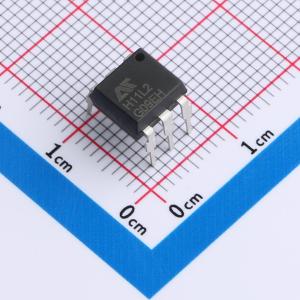

温馨提醒：图片仅供参考，商品以实物为准
ATH11L2-CuH-D
光耦-高速光耦
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ATH11L2是由一个GaAs红外发射二极管和一个高速集成电路检测器组成。输出检波器内置施密特触发器，为抗噪和脉冲整形提供迟滞。高数据速率，典型频率为2MHZ；紧凑型双列直插式封装； 广泛应用于：逻辑隔离器、可编程电流电
- 品牌名称
- AOTE(奥特)
- 商品型号
- ATH11L2-CuH-D
- 商品编号
- C20612623
- 商品封装
- DIP-6
- 包装方式
- 袋装
- 商品毛重
- 0.37克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 3V~15V | |
| 隔离电压(Vrms) | 5kV | |
| 传输速率 | 2Mbps | |
| 通道数 | 1 | |
| 工作温度 | -55℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 输入阈值电流(FH) | 10mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 250mW | |
| 正向压降(Vf) | 1.24V | |
| 直流反向耐压(Vr) | 6V | |
| 正向电流(If) | 60mA | |
| 功能特性 | - |
商品概述
H11LX系列光耦采用高效光电转换技术与先进封装工艺，提供输入与输出之间的可靠电气隔离。该产品支持DIP6和SMD6两种封装形式，以满足多样化的应用场景需求。
商品特性
- 输入-输出隔离电压Vios=5000 Vrms
- 高传输比特率：2MBit/s
- 极短的开启与关断时间：4us/4us
- 爬电距离 >7.0 mm
- 输入-输出绝缘厚度 >0.4mm
- 防潮等级为MSL class1
- 产品符合ROHS、REACH及HF等环保法规要求
应用领域
- 通信与网络
- 工业自动化与控制
- 电机驱动与能源管理
- 新兴技术领域
