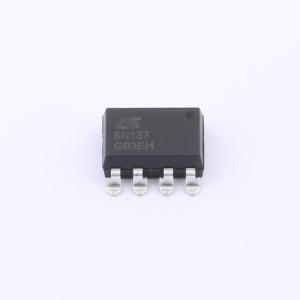

6N137S商品缩略图

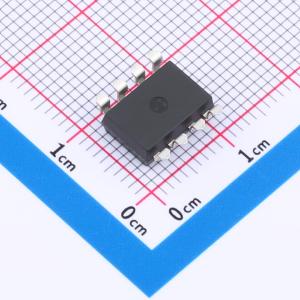

6N137S商品缩略图
6N137S商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

6N137S

环保标识
  • 光耦-逻辑输出

    • SMT扩展库
    • 嘉立创SMT补贴
    • PCB免费打样
  • 描述

    6N137S是一种用于单通道的高速光耦合器,由一个850nm的AlGaAs LED光学耦合到一个高速光 电检测器组成。光电二极管偏极和输出晶体管集电极的单独连接,可以通过降低基极集电极电容,使速度比传统 光电晶体管耦合器提高 100 倍。 广泛应用于:CMOS-LSTTL-TTL 的输出接口、通信设备、电机驱动器等

  • 品牌名称AOTE(奥特)
  • 商品型号

    6N137S
  • 商品编号

    C20612601
  • 商品封装

    SMD-8
  • 包装方式

    编带

  • 商品毛重

    0.8826克(g)

  • 商品参数

属性参数值
商品目录逻辑输出光耦
输入类型DC
工作电压2.7V~5.5V
隔离电压(Vrms)5kV
属性参数值
CMTI(kV/us)10kV
数据速率10Mbit/s
通道数1
工作温度-40℃~+85℃

详细信息
  • 描述

6N137S 光耦合器由一个 850nm 的 AlGaAS LED 组成,其光学耦合到一个非常高速的集成光电探测器逻辑门,可快速输出。

特性:

  • 高比特率 : 10MBit/s
  • 输入-输出隔离电压 (VISO =5000 Vrms )
  • 工作温度范围: -40°C ~ 85°C
  • 逻辑门输出
  • 频闪输出
  • 符合加强绝缘标准
  • 符合安规标准 : UL 1577 , VDE DIN EN60747-5-5 (VDE 0884-5 ) , CQC11-471543-2022
  • 应用领域:

  • 接地回路消除
  • LSTTL 转 TTL, LSTTL 或 5V CMOS
  • 线路接收器,数据传输
  • 开关电源
  • 计算机外围接口
  • 原理图

    文档
    用户手册
    AOTE(奥特)_6N137S数据手册(中文) 查看详情 AOTE(奥特)_耦合器选择指南(英文) 查看详情
    应用笔记
    onsemi(安森美)_光耦合器输入驱动电路(中文) 查看详情 AOTE(奥特)_高速光耦(1Mbps)电路设计(中文) 查看详情 VISHAY(威世)_线性和开关模式电源的光电反馈控制技术应用笔记(英文) 查看详情 VISHAY(威世)_用于I2C总线系统的光隔离器应用笔记(英文) 查看详情 VISHAY(威世)_光耦合器作为SPI总线系统的光隔离器应用笔记(英文) 查看详情 VISHAY(威世)_光耦合器作为RS-232总线系统的光隔离器应用笔记(英文) 查看详情 VISHAY(威世)_开关电源中的光耦合器应用笔记(英文) 查看详情
    行业资料
    AOTE(奥特)_一般光耦的CTR量测与计算(中文) 查看详情 AOTE(奥特)_一般光耦应用于数据传送(中文) 查看详情 EVERLIGHT(亿光)_一般光耦应用于开关电路(中文) 查看详情 TOSHIBA(东芝)_光电耦合器和光电继电器术语表(英文) 查看详情

    梯度价格

    嘉立创贴片惊喜价格立即查看

    梯度
    折扣价
    原价
    折合1圆盘
    5+¥1.67544¥1.8616
    50+¥1.31256¥1.4584
    150+¥1.15704¥1.2856
    1000+¥0.963¥1.07¥1070
    2000+¥0.8766¥0.974¥974
    5000+¥0.82467¥0.9163¥916.3

    优惠活动

    库存总量

    (单位:个)
    • 广东仓

      1,695

    • 江苏仓

      305

    • SMT仓

      1,865

    购买数量(1000个/圆盘,最小起订量 5 个 )
