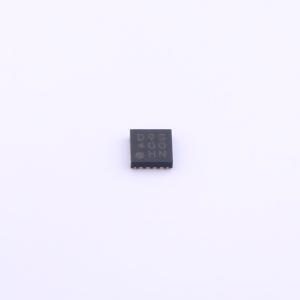

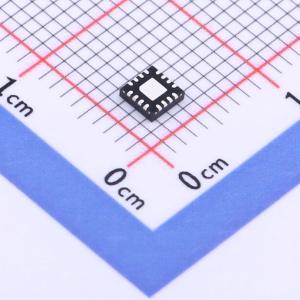

温馨提醒：图片仅供参考，商品以实物为准
BD9S400MUF-CE2
2.7V至5.5V输入，4A集成MOSFET单同步降压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD9S400MUF-C是一款2.7V至5.5V输入电压范围的单同步降压DC/DC转换器,内置低导通电阻MOSFET,最大输出电流可达4A。该产品具有简单轻载模式控制（SLLMTM）、可调软启动功能、电源良好输出、输入欠压锁定保护、短路保护、输出过压保护、过流保护和热关断保护。适用于汽车设备和其他电子设备。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD9S400MUF-CE2
- 商品编号
- C2071287
- 商品封装
- VFQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.059克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 4A | |
| 开关频率 | 2.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
BD9S400MUF-C是一款内置低导通电阻功率MOSFET的同步降压DC/DC转换器，能够提供高达4A的电流。SLLM™控制在轻载条件下具有出色的效率特性，非常适合降低设备的待机功耗。由于开关频率高达2.2MHz，可使用小型电感器。它是一款电流模式控制的DC/DC转换器，具有高速瞬态响应，还能轻松设置相位补偿，也可与外部脉冲同步。
商品特性
- SLLM™（简易轻载模式）控制
- 通过AEC-Q100认证
- 单同步降压DC/DC转换器
- 可调软启动功能
- 电源正常输出
- 输入欠压锁定保护
- 短路保护
- 输出过压保护
- 过流保护
- 热关断保护
- 可焊侧翼QFN封装
应用领域
- 汽车设备（仪表盘、信息娱乐系统）
- 其他电子设备
