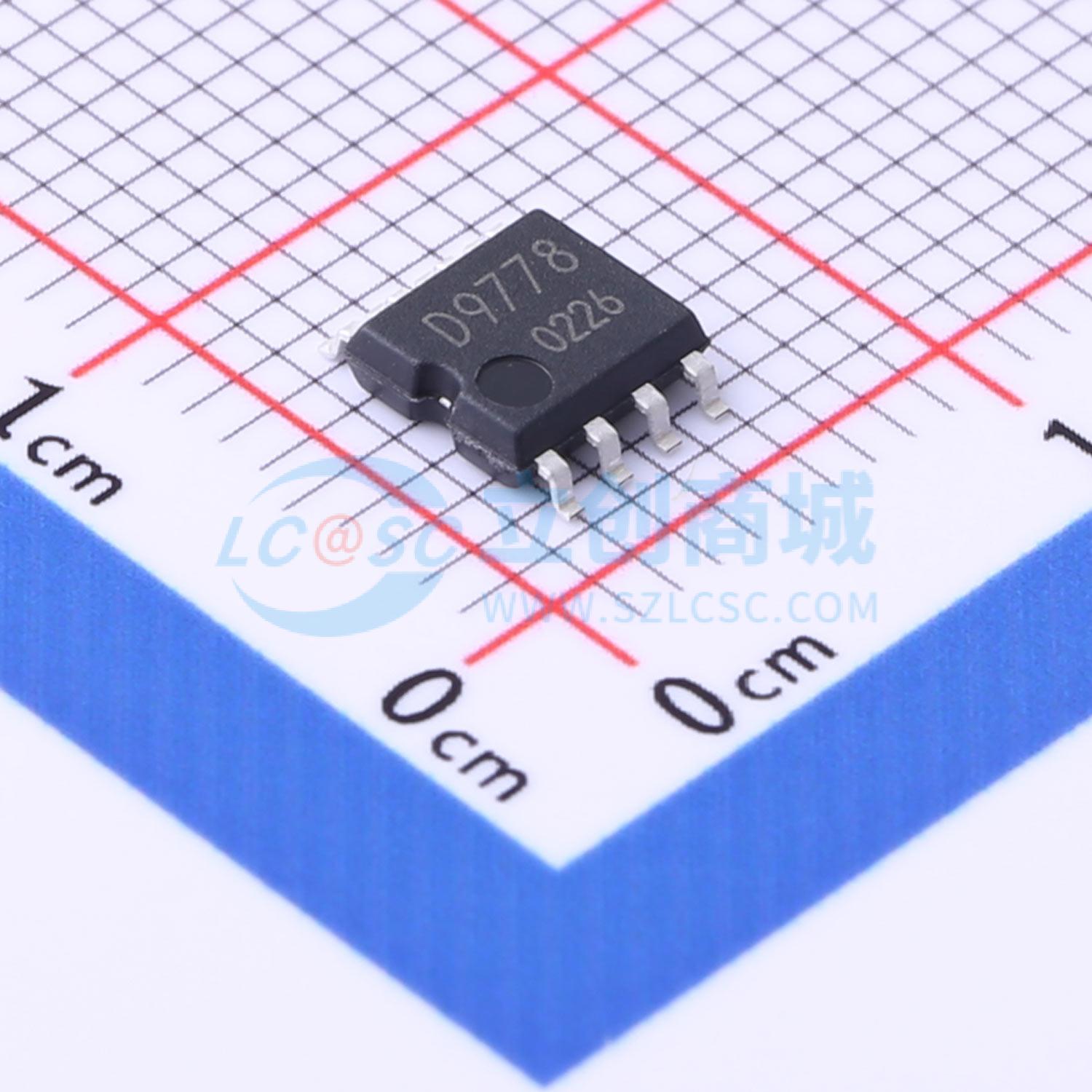

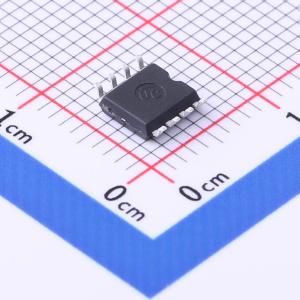

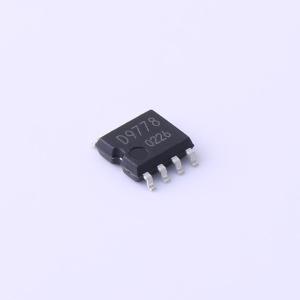

BD9778F-E2
单芯片内置 FET 降压型开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款灵活的降压开关稳压器控制器是一款内置高耐压功率MOSFET的开关稳压器控制器，可通过外部电阻自由设置工作频率。该开关稳压器控制器具有较宽的输入电压范围（7 V至35 V或7 V至48 V）和工作温度范围（ -40°C至+125°C或 -40°C至+95°C）。此外，外部同步输入引脚（BD9781HFP）可实现与外部时钟的同步运行
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD9778F-E2
- 商品编号
- C2071351
- 商品封装
- SOP-8-175mil
- 包装方式
- 编带
- 商品毛重
- 0.228克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 7V~35V | |
| 输出电压 | 1V~35V | |
| 输出电流 | 2A | |
| 开关频率 | 500kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃@(TA) | |
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
这款灵活的降压开关稳压器控制器是一款内置高耐压功率MOS FET的开关稳压器控制器，可通过外部电阻自由设置工作频率。该开关稳压器控制器具有宽输入电压范围（7 V至35 V或7 V至48 V）和宽工作温度范围（-40℃至+125℃或-40℃至+95℃）。此外，外部同步输入引脚（BD9781HFP）可实现与外部时钟的同步操作。
商品特性
- 外部元件最少
- 宽输入电压范围：7 V至35 V（BD9778F/HFP和BD9781HFP），7 V至48 V（BD9001F）
- 内置P沟道功率MOS FET
- 可通过外部电阻设置输出电压：1至输入电压
- 参考电压精度：±2%
- 宽工作温度范围：-40℃至+125℃（BD9778F/HFP和BD9781HFP），-40℃至+95℃（BD9001F）
- 低压差：100%导通占空比
- 待机模式供电电流：0 μA（典型值）（BD9778F/HFP和BD9781HFP），4 μA（典型值）（BD9001F）
- 振荡频率可通过外部电阻调节：50至300 kHz（BD9001F），50至500 kHz（BD9778F/HFP和BD9781HFP）
- 支持外部同步（仅适用于BD9781HFP）
- 软启动功能：软启动时间固定为5 ms（典型值）
- 内置过流保护电路
- 内置热关断保护电路
- 采用高功率HRP7封装（BD9778HFP和BD9781HFP） 采用紧凑型SOP8封装（BD9778F和BD9001F）
应用领域
- 工业设备的各个领域，如平板电视、打印机、DVD、汽车音响、汽车导航
- 通信领域，如ETC、AV和OA
