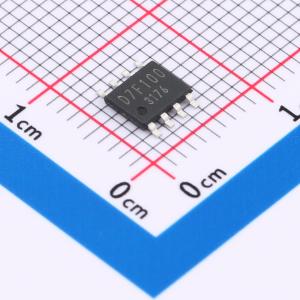

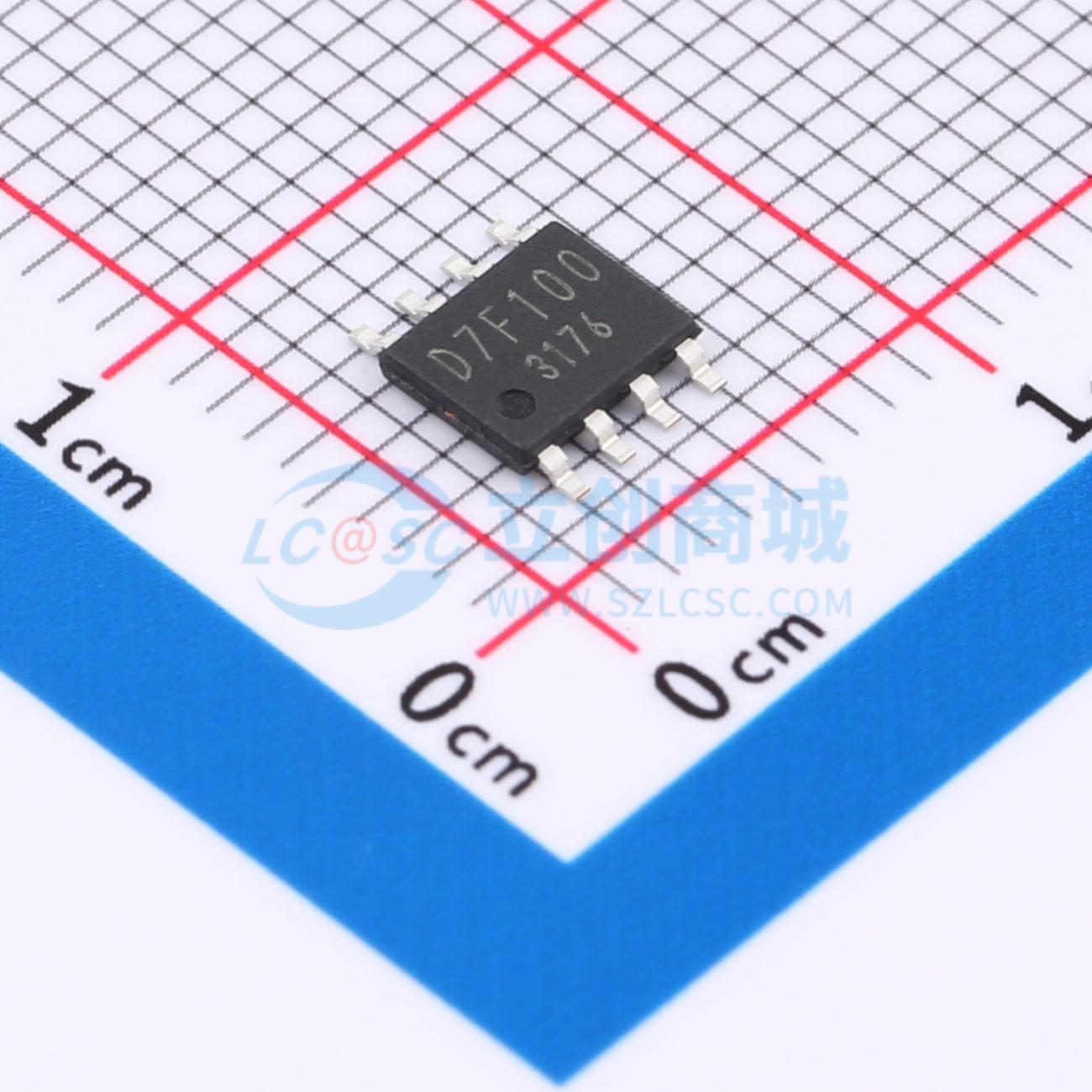

BD7F100EFJ-LBE2

无光耦隔离反激式转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BD7F100 是无光耦合器的隔离反激式转换器。传统应用中，为获得由变压器隔离的稳定输出电压所需的光耦合器或第三绕组反馈电路不再需要，因此，部件数量大幅减少，从而产生了小型且高可靠性的应用隔离式电源。此外，通过使用原始适配型导通时间控制技术，无需外部相位补偿部件，因此可以轻松实现高效的隔离式电源应用。
品牌名称: ROHM(罗姆)
商品型号: BD7F100EFJ-LBE2
商品编号: C2071483
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.45克(g)

商品参数

商品概述

本产品保证在工业仪器仪表市场长期供应。BD7F100 是一款无光电耦合器的隔离反激式转换器。在传统应用中，为获得变压器隔离的稳定输出电压所需的光电耦合器或变压器 tertiary 绕组反馈电路不再需要，因此，零件数量大幅减少，可打造出小型、高可靠性的应用隔离型电源。此外，通过采用独创的自适应导通时间控制技术，无需外部相位补偿元件，因此能够轻松实现高效隔离型电源应用。

商品特性

保证工业应用的长期供应。
无需光电耦合器或变压器 tertiary 绕组。
输出电压可通过两个外部电阻和变压器匝数比设置。
采用独创的自适应导通时间控制技术。
实现高速负载响应，无需外部相位补偿元件。
固定开关频率，低输出纹波
具备高效轻载模式（PFM 操作）
关断/使能控制
内置 N 沟道 MOSFET
软启动功能
输出负载补偿功能
保护功能：输入欠压锁定（VIN UVLO）、过流保护（OCP）、热关断保护（TSD）

应用领域

工业设备隔离电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	3V~40V
	输出电压	-
	输出电流	1.25A
	开关频率	400kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	反激式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
