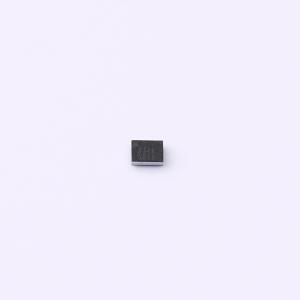

BD8316GWL-E2
内置MOSFET的2通道升压和反相开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD8316GWL是一款带有内置MOSFET的2通道升压和反相开关稳压器,适用于便携式设备。它具有宽输入电压范围（2.5V至5.5V）,最大输出电流为1A,开关频率为1.6MHz。该器件还具有软启动功能、高侧开关和多种保护功能。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD8316GWL-E2
- 商品编号
- C2071640
- 商品封装
- UFBGA-11
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 200mA | |
| 开关频率 | 1.6MHz | |
| 工作温度 | -35℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 升压式；反相式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
BD8316GWL是一款集成内部高端MOSFET的升压和反相双通道开关稳压器。其输入电压范围宽，为2.5~5.5V，适用于便携式产品应用。此外，小封装设计非常适合电源小型化。
商品特性
- 宽输入电压范围：2.5V至5.5V
- 高频工作频率：1.6MHz
- 集成230mΩ/22V的N沟道FET和230mΩ/15V的P沟道功率FET
- 集成软启动（典型值4.2msec）和升压通道高端开关
- 独立的开/关信号（STB），升压通道内置放电开关
- 小封装UCSP50L1（1.8mmx1.5mm，4x3网格，11引脚，WLCSP）
- 电路保护功能：过流保护（OCP）、短路保护（SCP）、欠压锁定（UVLO）、过温保护（TSD）
应用领域
- LCD电池
- CCD电池
- 以手机和数码相机（DSC）为代表的便携式产品
