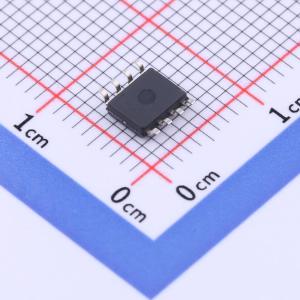

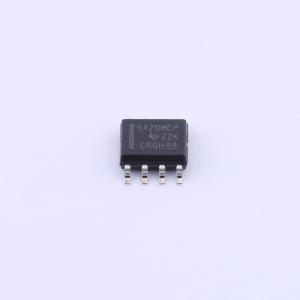

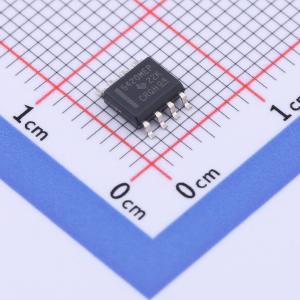

温馨提醒：图片仅供参考，商品以实物为准

TPS5420MDREP

2-A宽输入范围降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS5420-EP 5.5V 至 36V 输入、2A 输出、500kHz 降压转换器（增强型产品）
品牌名称: TI(德州仪器)
商品型号: TPS5420MDREP
商品编号: C2071651
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.23克(g)

商品参数

商品概述

作为SWIFT™系列直流-直流稳压器的一员，TPS5420是一款高输出电流PWM转换器，集成了低电阻高端N沟道MOSFET。在具备所列特性的芯片上，还集成了高性能电压误差放大器，可在瞬态条件下实现精确的电压调节；欠压锁定电路，可防止输入电压达到5.5 V之前启动；内部设定的软启动电路，可限制浪涌电流；以及电压前馈电路，可改善瞬态响应。使用ENA引脚时，关断电源电流通常可降至18 μA。其他特性包括高电平有效使能、过流保护和热关断功能。为降低设计复杂度和外部元件数量，TPS5420反馈环路采用内部补偿。 TPS5420器件采用易于使用的8引脚SOIC封装。

商品特性

受控基线：单一组装/测试地点、单一制造地点，增强对制造资源减少（DMS）的支持
增强型产品变更通知
认证履历
宽输入电压范围：5.5 V至35 V
高达2 A的连续输出电流（3 A峰值）
集成110 mΩ MOSFET开关，效率高达95%
宽输出电压范围：可调节至低至1.22 V，初始精度为1.5%
内部补偿，最大限度减少外部元件数量
固定500 kHz开关频率，减小滤波器尺寸
输入电压前馈改善线性调整率和瞬态响应
过流限制和热关断功能保护系统
工作结温范围：-55℃至125℃
采用小型8引脚SOIC封装

应用领域

消费类：机顶盒、DVD、液晶显示器
工业和汽车音频电源
电池充电器、高功率LED电源
12 V/24 V分布式电源系统

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5.5V~35V
	输出电压	1.22V~31V
	输出电流	2A
	开关频率	500kHz
	工作温度	-55℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
