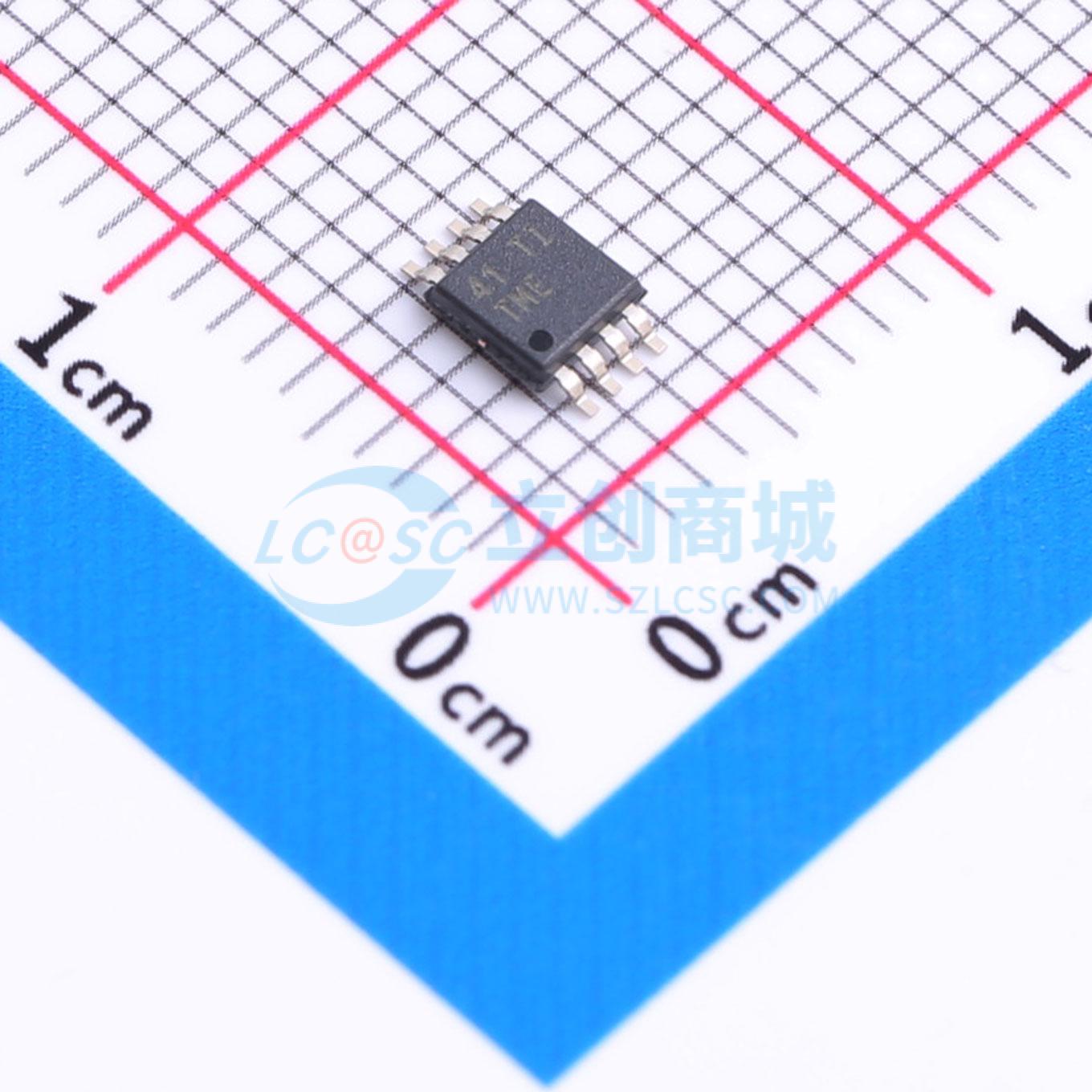

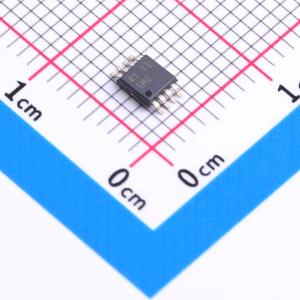

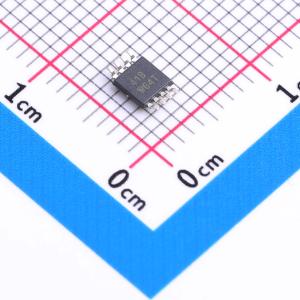

温馨提醒：图片仅供参考，商品以实物为准
TL7660CDGKT
CMOS电压转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TL7660 CMOS 电压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL7660CDGKT
- 商品编号
- C2071672
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 功能类型 | 升压；反相 | |
| 工作电压 | 1.5V~10V | |
| 输出电压(Vout) | -10V~-1.5V | |
| 输出电流(Iout) | - | |
| 静态电流(Iq) | 110uA |
| 属性 | 参数值 | |
|---|---|---|
| 输出电阻 | 45Ω | |
| 能量效率 | 98% | |
| 开关频率 | 10kHz | |
| PFM模式 | 不支持 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 级联支持；过流保护；低纹波/低噪声架构；低功耗待机 |
商品概述
TL7660是CMOS开关电容电压转换器，可实现正电压到负电压的电源电压转换，仅需要两个非关键外部电容用于电荷泵和电荷存储功能，可将1.5V~10V范围内的输入电压转换为-1.5V~-10V的互补负输出电压，该器件也可连接为电压倍增器，输入10V时可生成最高18.6V的输出电压。该芯片的基本组成模块包括线性稳压器、RC振荡器、电平转换器和四个功率MOS开关，为确保无闩锁工作，电路可自动检测器件内的最低电压，保证N沟道开关的源衬结不会正偏。振荡器在Vcc=5V时标称频率为10kHz，可通过在振荡器引脚增加外部电容降低频率，也可通过外部时钟过驱动OSC引脚提高频率。当输入电压低于3.5V进行低压工作时，LV引脚应接地以旁路内部串联稳压器；输入电压高于3.5V时，LV引脚应悬空，防止器件闩锁。TL7660C的工作温度范围为-40℃~85℃，TL7660I的工作温度范围为-40℃~125℃。
商品特性
- 支持简单电压转换，包含负转换器、电压倍增器功能
- 工作电压范围宽，为1.5V~10V
- 仅需两个非关键外部电容
- 全温度和电压范围内无需外部二极管
- 开路电压转换效率典型值99.9
- 功率效率典型值98
- 在3V条件下完成全测试
- 可自动保证无闩锁工作
- 振荡频率可通过外部元件调整
- 支持低压工作模式
应用领域
- 板载负电源
- 数据采集系统
- 便携式电子设备
