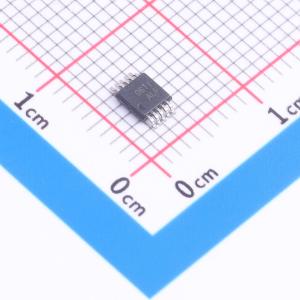

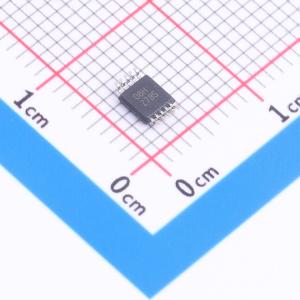

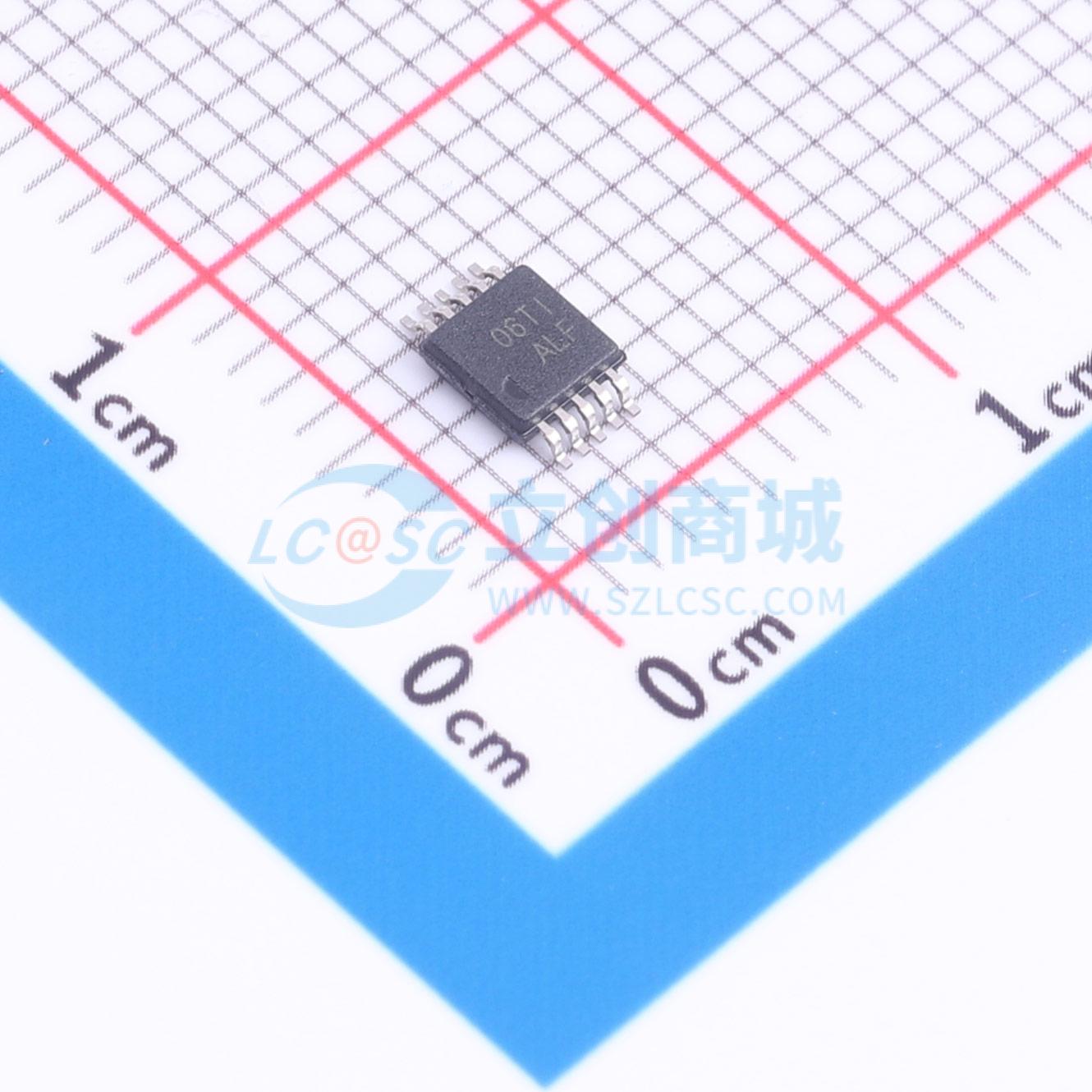

温馨提醒：图片仅供参考，商品以实物为准

TPS60300DGSR

单节电池升压至3V或3.3V、20mA双输出、高效电荷泵

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS60300 具有开漏电源正常状态输出的单节电池至 3.3V、20mA 双输出、高效电荷泵
品牌名称: TI(德州仪器)
商品型号: TPS60300DGSR
商品编号: C2073144
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.37克(g)

商品参数

	属性	参数值
	输出电阻	-
	能量效率	90%
	开关频率	700kHz
	PFM模式	支持
	工作温度	-40℃~+85℃
	功能特性	负载断开；低纹波/低噪声架构；倍压/反相拓扑切换；输出短路保护；低功耗待机

商品概述

TPS6030x 系列器件是专为对空间要求严苛的电池供电应用而设计的开关电压转换器。 TPS6030x 升压稳压电荷泵可从 0.9 V 至 1.8 V 的输入电压（一节碱性、镍镉或镍氢电池）产生 3 V（±4%）或 3.3 V（±4%）的输出电压。仅需五个 1 μF 的小型陶瓷电容，即可构建一个完整的高效 DC - DC 电荷泵转换器。为了在较宽的输入电压范围内实现高效率，电荷泵会自动在 3 倍或 4 倍转换模式之间进行选择。在输出 2（OUT2）无负载的情况下，输出 1（OUT1）在 1 V 输入时最大可提供 40 mA 电流。在输出 1（OUT1）无负载的情况下，输出 2（OUT2）在 1 V 输入时最大可提供 20 mA 电流。两个输出可同时加载，但第一个电压倍增器的总输出电流不得超过 40 mA。例如，输出 1 的负载为 20 mA，输出 2 的负载为 10 mA。该器件采用新开发的 LinSkip 模式工作。在这种工作模式下，当输出电流超过器件特定的输出电流阈值时，器件会从轻载时的节能脉冲跳跃模式无缝切换到低噪声、恒定频率的线性调节模式。电源正常功能可监控 OUT2 的输出电压，可用于上电和掉电时序控制。电源正常（PG）输出有开漏或推挽两种形式。

商品特性

输入电压范围：0.9 V 至 1.8 V
稳压 3 V 或 3.3 V 输出电压
最大 20 mA 输出电流
高功率转换效率（最高达 90%）
在较宽的输出电流范围内，针对 1.2 V 电池电压进行优化
额外的 2 倍 VIN 输出（OUT1）
器件静态电流小于 35 μA
内置监控器；开漏或推挽式电源正常输出
最少的外部元件数量
无需电感，仅需五个 1 μF 的小型陶瓷电容
关断时负载与电池隔离
微型 10 引脚 MSOP（VSSOP）封装

应用领域

寻呼机
电池供电玩具
便携式测量仪器
家庭自动化产品
医疗仪器（如助听器）
使用 MSP430 微控制器的计量应用
便携式智能卡读卡器

	属性	参数值
	商品目录	电荷泵
	功能类型	升压
	工作电压	900mV~1.8V
	输出电压(Vout)	3.3V
	输出电流(Iout)	20mA
	静态电流(Iq)	35uA
