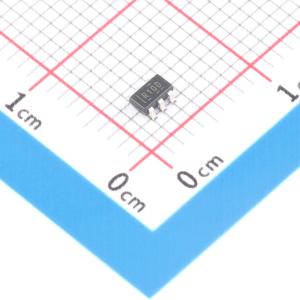

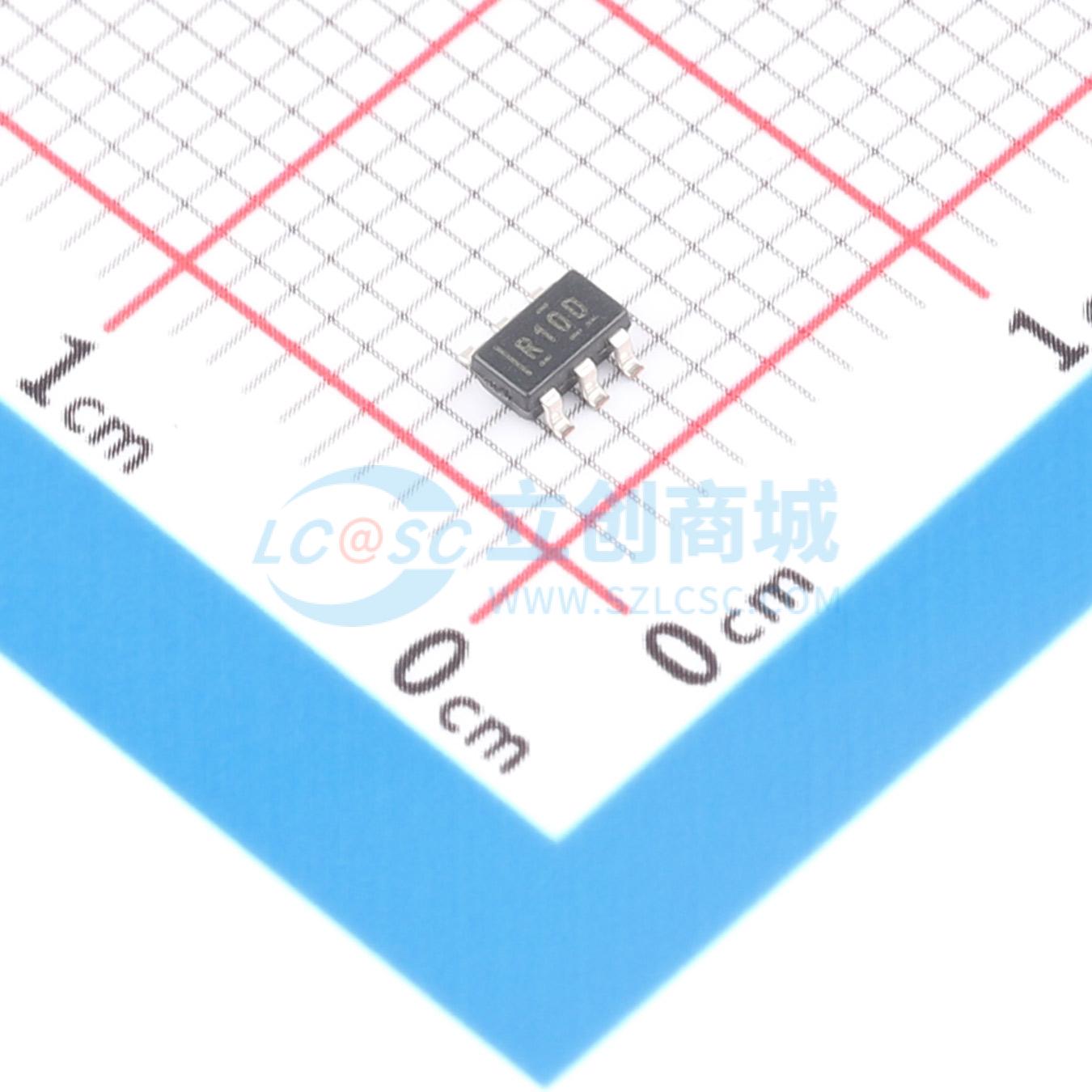

REG710NA-3/3K

Buck-Boost电荷泵，输出电流高达60 mA

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: REG710-3 具有固定 3V 输出的 30mA 开关电容 DC-DC 转换器
品牌名称: TI(德州仪器)
商品型号: REG710NA-3/3K
商品编号: C2072282
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

	属性	参数值
	静态电流(Iq)	100uA
	开关频率	1MHz
	工作温度	-40℃~+85℃
	功能特性	级联支持；过流保护；低纹波/低噪声架构；低功耗待机

商品概述

REG710系列器件是开关电容电压转换器，可从非稳压输入电压产生稳压、低纹波的输出电压。1.8 V至5.5 V的宽输入电源电压范围使REG710系列器件非常适合各种电池电源，如单节锂离子电池，或2节和3节镍基或碱性电池。输入电压可在输出电压上下变化，且输出仍能保持稳压。该器件无需电感器即可作为升压或降压转换器工作，提供低EMI的DC-DC转换。高开关频率允许使用小型表面贴装电容器，节省电路板空间并降低成本。REG710器件具有热保护和电流限制功能，可在故障条件下保护负载和稳压器。典型接地引脚电流（静态电流）在无负载时为65 μA，在关断模式下小于1 μA。

商品特性

宽输入电压范围：1.8 V至5.5 V
自动升压和降压操作
低输入电流纹波
低输出电压纹波
最少数量的外部组件 —— 无需电感器
1 MHz内部振荡器允许使用小型电容器
关断模式
热保护和电流限制保护
提供六种固定输出电压：2.5 V、2.7 V、3 V、3.3 V、5 V、5.5 V

应用领域

白光LED驱动器
智能卡读卡器
SIM卡
手持设备
调制解调器
PCMCIA卡
LCD显示器电池备用电源

	属性	参数值
	商品目录	电荷泵
	功能类型	升降压
	工作电压	1.8V~5.5V
	输出电压(Vout)	3V
	输出电流(Iout)	30mA
