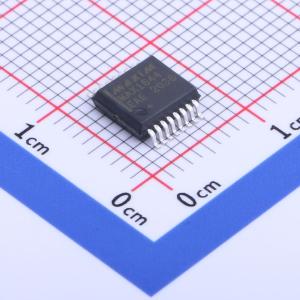

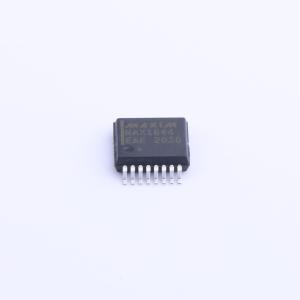

温馨提醒：图片仅供参考，商品以实物为准

MAX1644EAE+T

2A 低压同步整流、内置开关降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 2A、低电压、降压型稳压器，内置同步整流与开关、业内尺寸最小的2A DC-DC，带有同步整流器
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX1644EAE+T
商品编号: C2071660
商品封装: SSOP-16-208mil
包装方式: 编带
商品毛重: 0.224克(g)

商品参数

商品概述

MAx1644恒定关断时间、PWM降压DC-DC转换器非常适合用于PC卡、CPU子卡和台式计算机总线端接板等应用。具有内部同步整流功能，可实现高效率并减少元件数量。它不需要外部肖特基二极管。内部0.10Ω PMOS功率开关和0.10Ω NMOS同步整流开关可以轻松提供高达2A的连续负载电流。MAx1644可以产生预设的+3.3V或+2.5V输出电压，或者从+1.1V到VIN的可调输出电压。其效率最高可达95%。

MAx1644采用独特的电流模式、恒定关断时间、PWM控制方案，包括空闲模式，以在轻载运行期间保持高效率。可编程的恒定关断时间架构可设置高达350kHz的开关频率，允许用户优化效率、输出开关噪声、元件尺寸和成本之间的性能权衡。还具有可调软启动功能，以限制启动期间的浪涌电流，100%占空比模式用于低压差操作，以及低功耗关断模式，该模式将输入与输出断开，并将电源电流降至1µA以下。MAx1644采用16引脚SSOP封装。

应用领域

+5V 转换为 +3.3V/+2.5V
CPU I/O 供电
+3.3V PC 卡和卡总线应用
笔记本电脑和亚笔记本电脑
台式机总线终端板
CPU 子卡供电

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~5.5V
	输出电压	1.1V~5.5V
	输出电流	2A
	开关频率	350kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	360uA
	开关管(内置/外置)	内置
	输出类型	可调
