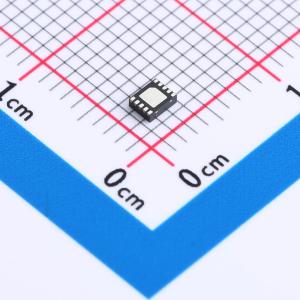

MAX77596ETBB+T
24V、300mA、1.1uA IQ 降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 24V、300mA、降压转换器，1.1μA IQ、宽VIN范围、低IQ、高占空比以及小方案尺寸的完美组合
- 商品型号
- MAX77596ETBB+T
- 商品编号
- C2071892
- 商品封装
- WDFN-10-EP(2x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.5V~24V | |
| 输出电压 | 3.3V | |
| 输出电流 | 300mA | |
| 开关频率 | 1.7MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.1uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
MAX77596是一款小型电流模式降压转换器，具备同步整流功能，无需外部补偿网络。该器件的供电电压范围为3.5V至24V，可提供高达300mA的输出电流。其工作频率固定在1.7MHz，允许使用小型外部元件并降低输出纹波。 该器件提供固定3.3V输出、固定5V输出和可调输出选项。可调版本可通过外部电阻分压器将输出电压设置在1V至10V之间。可通过监测RESET信号来监控电压质量。该器件同时提供强制PWM和跳周期模式，静态电流超低，仅为1.1µA。
商品特性
- 小型同步降压转换器，集成开关
- 输入电压范围为3.5V至24V时，可提供高达300mA的电流
- 空载时（固定输出版本）静态电流仅为1.1µA
- 可通过监测RESET信号监控电压质量
- 以98%的占空比运行时，可在接近压差状态下工作
- 提供固定3.3V和5V输出版本以及可调版本
- 可调版本可使用电阻分压器将输出电压编程设置在1V至10V之间
- 频率固定在1.7MHz，允许使用小型外部元件并降低输出纹波
- 同时提供强制PWM和跳周期两种工作模式，跳周期模式下静态电流超低，仅为1.1µA
- 采用小型（2mmx2.5mm）10引脚TDFN封装
- 工作温度范围为 - 40℃至 + 85℃
应用领域
- 由2节、3节或4节锂离子电池供电的便携式设备
- USB Type - C设备
- 负载点应用
- 需要宽输入电压范围的系统的灵活电源
