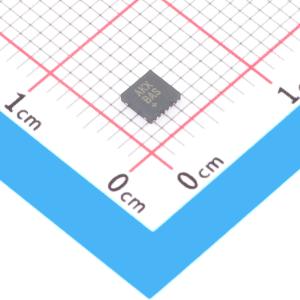

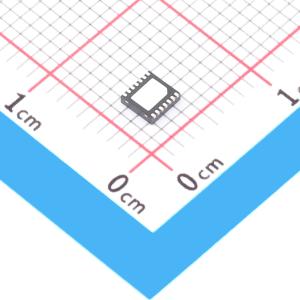

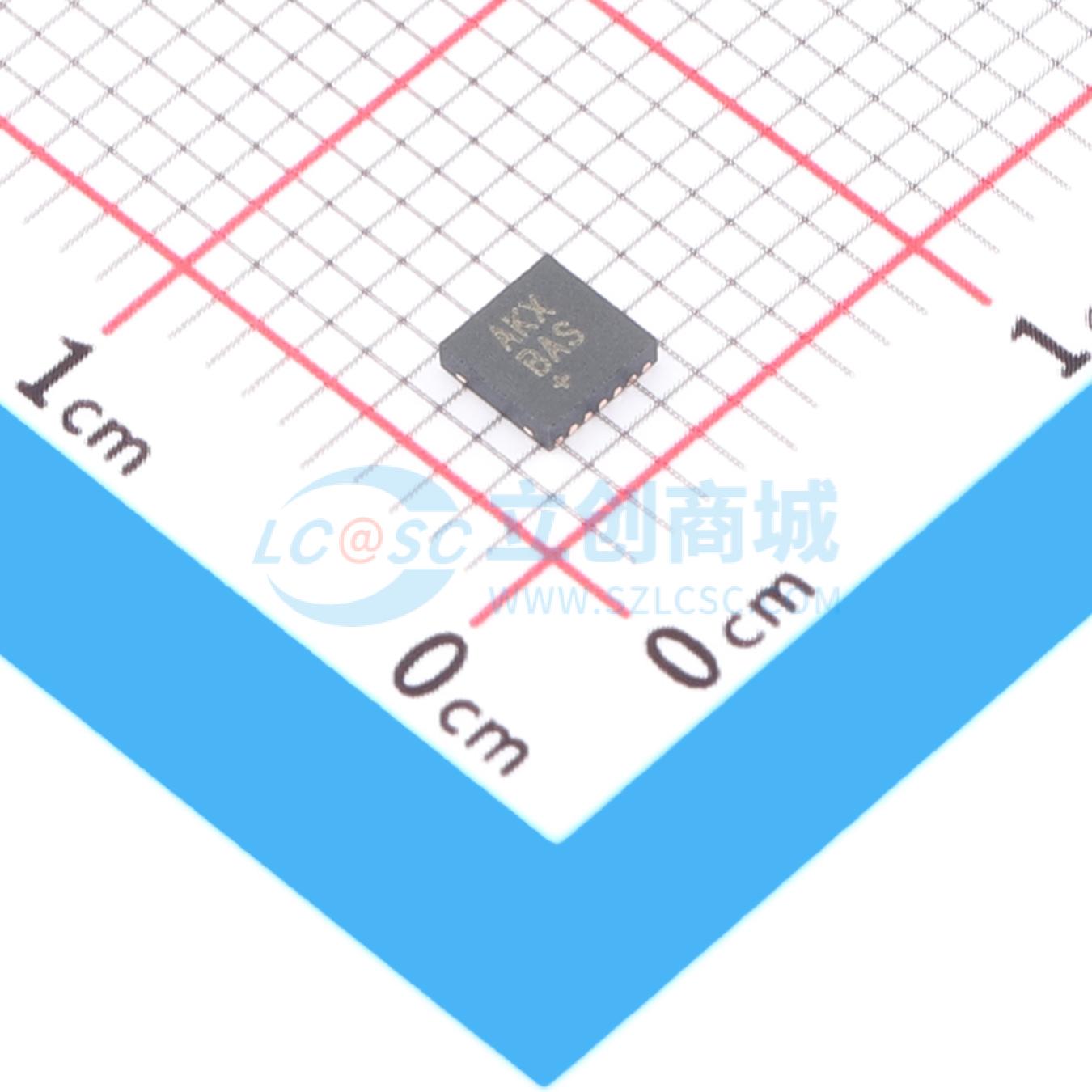

温馨提醒：图片仅供参考，商品以实物为准

MAX17250ATD+T

2.7V至18V输入，具有0.1μA真关断、短路保护和可选输入电流限制功能的升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX17250 DC-DC升压转换器是一款高效、低静态电流的同步升压转换器，具备真关断、可编程输入电流限制和短路保护功能。MAX17250的输入电压范围宽，为2.7V至18V，可产生3V至18V的输出电压。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX17250ATD+T
商品编号: C2072526
商品封装: TDFN-14-EP(3x3)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

MAx17250 DC-DC升压转换器是一款高效率、低静态电流的同步升压（升压）转换器，具有真关断、可编程输入电流限制和短路保护功能。MAx17250的输入电压范围宽广，为2.7V至18V，并能产生3V至18V的输出电压。MAx17250的最大导通时间为800纳秒，并实现了三种工作模式。第一种工作模式是在上电时的软启动模式。第二种工作模式是正常操作模式，采用固定导通时间/最小关断时间的脉冲频率调制(PFM)架构，由于转换器仅在需要时才进行开关，因此静态电流仅为60微安（典型值）。最后一种模式是真关断模式，在此模式下，输出完全与输入断开，电池漏电降至0.1微安（典型值）的关断电流。MAx17250提供紧凑型12焊球、1.72毫米x1.49毫米WLP封装或14引脚、3毫米x 3毫米TDFN封装。

应用领域

数码相机
电池供电的物联网（IoT）设备
1或2节锂离子电池应用
显示屏供电蜂鸣器/报警驱动器

数据手册PDF

放大查看下载PDF

优惠活动

8.4折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~18V
	输出电压	3V~18V
	输出电流	-
	开关频率	500kHz；1MHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	60uA
	开关管(内置/外置)	内置
	输出类型	可调
