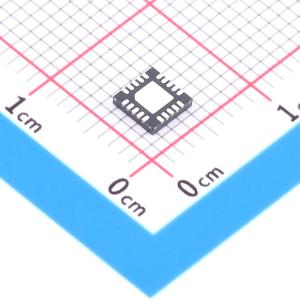

MAX77801ETP+T

5.5V输入、2A、高效升降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 5.5V输入，2A 高效率升/降压稳压器、2A、高效率、升压和降压操作，包括升压和降压模式之间平滑转换
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX77801ETP+T
商品编号: C2072611
商品封装: TQFN-20-EP(4x4)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

MAX77801是一款高效的升压/降压（升降压）转换器，专为单节锂离子电池供电的应用而设计。该器件在2.3V至5.5V的输入电压范围内，可将输出电压稳定调节在2.6V至4.18V之间。在升压模式下，该器件支持高达2A的输出电流；在降压模式下，支持高达3A的输出电流。该器件可在降压和升压模式之间无缝切换。独特的控制算法实现了高效率以及出色的负载和线路瞬态响应。专用的使能和电源正常引脚可实现简单的硬件控制。还可选择使用I2C串行接口进行动态电压调节、系统电源优化和故障回读。 MAX77801提供20凸点、1.83mm x 2.13mm晶圆级封装（WLP），以及20引脚、4mm x 4mm TQFN封装。

商品特性

输入电压范围：2.30V至5.5V
输出电压范围：2.60V至4.18V（通过I2C以12.5mV步长可编程）
升压模式下输出电流高达2A（输入电压 = 3.0V，输出电压 = 3.4V）
降压模式下输出电流高达3A
峰值效率高达97%
具备SKIP模式，实现最佳轻载效率
低静态电流55μA（典型值）
3.4MHz高速I2C串行接口
动态电压调节（DVS）功能
电源正常输出
2.5MHz开关频率
保护功能：软启动、热关断、过压保护、过流保护
1.827mmx2.127mm、20凸点WLP封装
4mmx4mm、20引脚TQFN封装

应用领域

单节锂离子电池供电设备
手持式扫描仪、移动支付终端、安防摄像头
增强现实/虚拟现实（AR/VR）头戴设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2.3V~5.5V
	输出电压	2.6V~4.18V
	输出电流	2A
	开关频率	2.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	55uA
	开关管(内置/外置)	内置
	输出类型	可调
