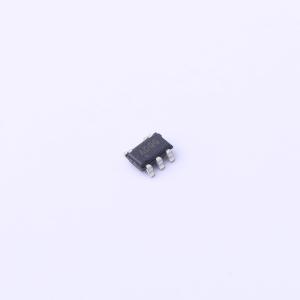

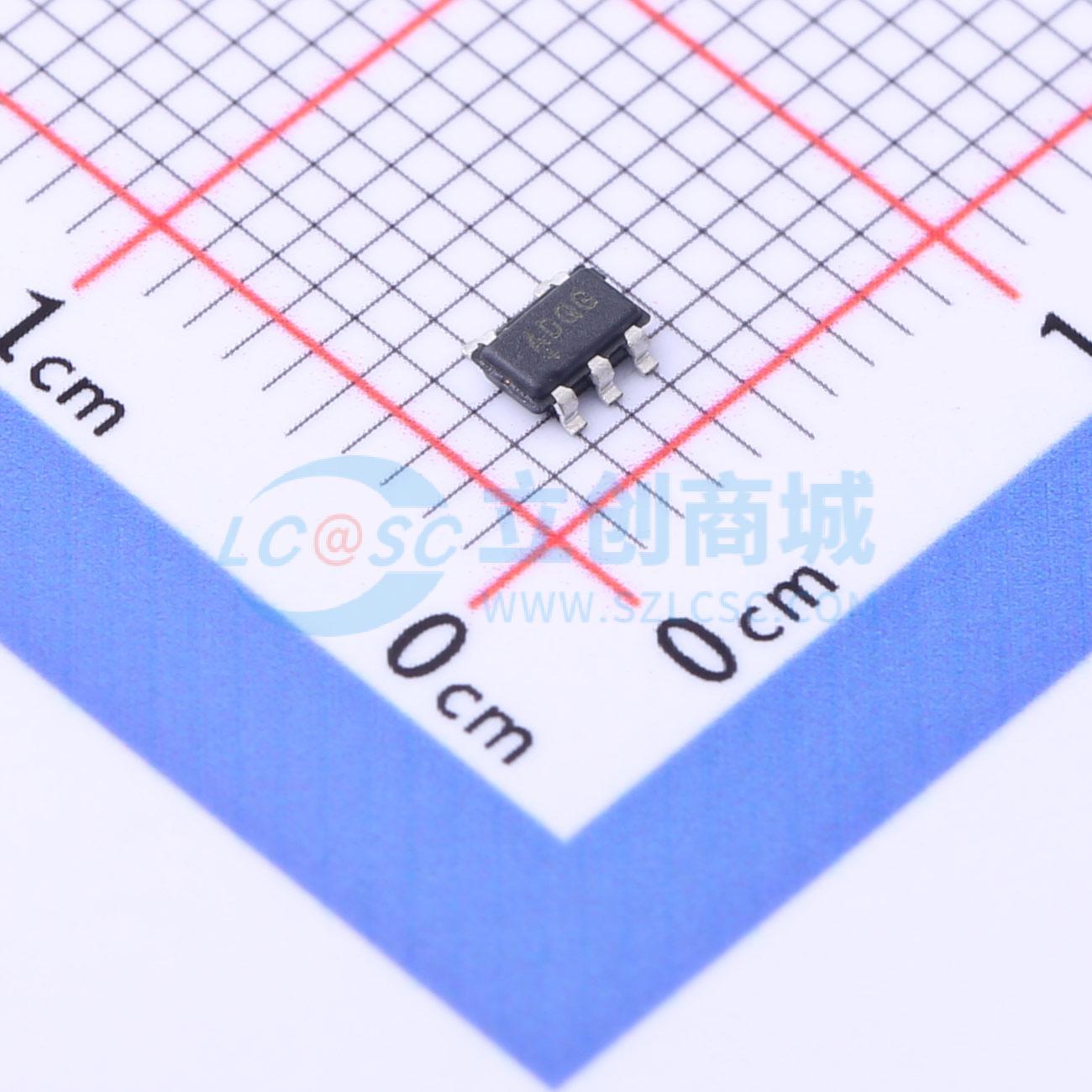

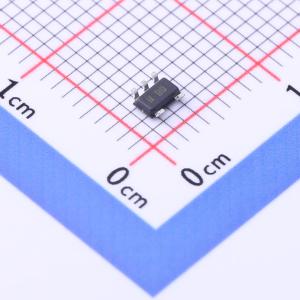

温馨提醒：图片仅供参考，商品以实物为准

MAX1723EZK+T

1.5uA IQ, 升压 DC-DC 转换器，采用 TSOT 和 uDFN 封装

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1.5μA IQ、升压DC-DC转换器，TSOT和μDFN封装
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX1723EZK+T
商品编号: C2072661
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.024克(g)

商品参数

商品概述

MAX1722/MAX1723/MAX1724 是紧凑型、高效升压型 DC-DC 转换器，采用微型 5 引脚 TSOT 封装。它们的静态电源电流极低，仅为 1.5μA，可确保实现尽可能高的轻载效率。这些器件针对 1 至 2 节碱性或镍氢 (NiMH) 电池或单节 Li+ 电池供电应用进行了优化，非常适合对极低静态电流和超小尺寸有严格要求的应用。内置同步整流功能可显著提高效率，并且无需使用外部肖特基二极管，从而减小了尺寸并降低了成本。三款器件均采用 0.5Ω N 沟道功率开关。MAX1722/MAX1724 还具备专有的降噪电路，可抑制许多升压应用中电感器产生的电磁干扰 (EMI)。该系列产品提供固定或可调输出、关断和 EMI 抑制等不同组合（请参阅选型指南）。

商品特性

效率高达 90%
无需外部二极管或 FET
静态电源电流 1.5μA
逻辑控制关断电流 0.1μA
输出电压精度 ±1%
固定输出电压 (MAX1724) 或可调输出电压 (MAX1722/MAX1723)
输出电流高达 150mA
输入电压范围 0.8V 至 5.5V
保证 0.91V 启动 (MAX1722/MAX1724)
内置 EMI 抑制功能 (MAX1722/MAX1724)
TSOT 封装（典型高度 9.9mm）
μDFN 封装 (2mm×2mm×0.75mm)

应用领域

寻呼机
遥控器
远程无线发射器
个人医疗设备
数码相机
单节电池供电设备
低功耗手持仪器
MP3 播放器
个人数字助理 (PDA)

数据手册PDF

放大查看下载PDF

优惠活动

7.1折起

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	800mV~5.5V
	输出电压	2V~5.5V
	输出电流	150mA
	开关频率	-
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	1.5uA
	开关管(内置/外置)	内置
	输出类型	可调
