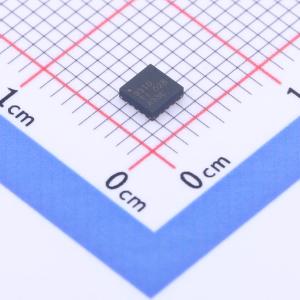

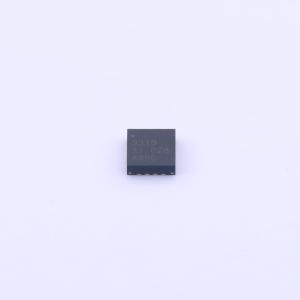

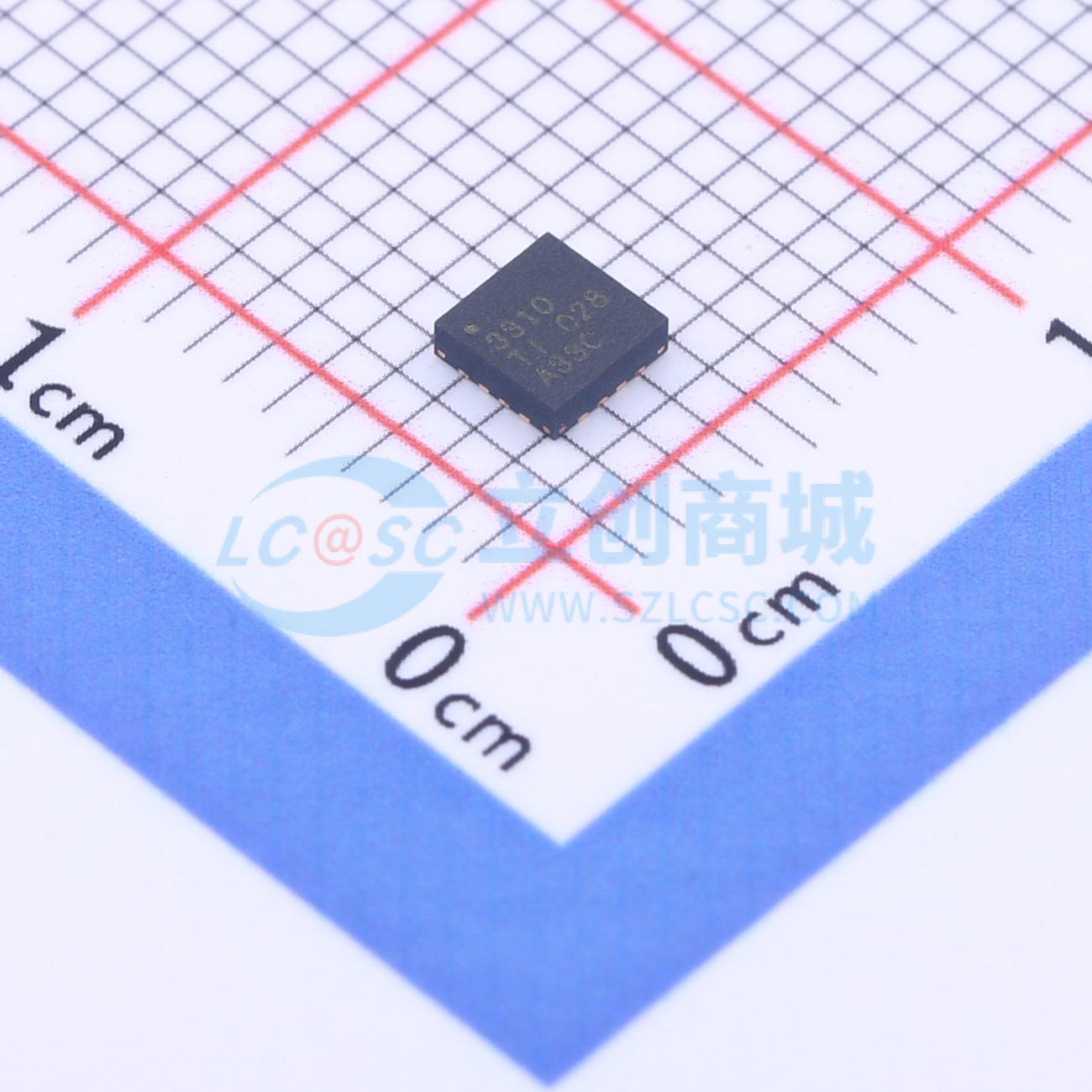

TPS53310RGTR

带集成开关的3A降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS53310 具有集成 MOSFET™的 2.9V 至 6V、3A 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS53310RGTR
商品编号: C2072682
商品封装: VQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.145克(g)

商品参数

商品概述

TPS53310提供了一款完全集成的3-V至5-V VIN集成同步FET转换器解决方案，在200 mm²的PCB面积内共使用16个元件。由于其低RDS(on)和德州仪器（TI）专有的SmoothPWM™跳周期工作模式，该转换器的峰值效率可达95.5%，在低至100 mA的负载下效率仍可超过90%。对于功率密度为3-A的解决方案，仅需两个22-μF陶瓷输出电容。 TPS53310的开关频率为1.1-MHz，支持跳周期（SKIP）模式工作、预偏置启动、内部软启动、输出软放电、内部VBST开关、电源正常指示、使能/输入欠压锁定（EN/input UVLO）、过流、过压、欠压和过温保护，并且支持全陶瓷输出电容。它支持2.9 V至3.5 V的电源电压和2.9 V至6 V的转换电压，输出电压可在0.6 V至0.84 x VIN之间调节。 TPS53310采用3 mm x 3 mm、16引脚的VQFN封装（符合绿色RoHS标准且无铅），工作温度范围为-40℃至85℃。

商品特性

最高效率>95%
连续3-A输出电流
打嗝式过流保护
支持所有多层陶瓷（MLCC）输出电容
具备SmoothPWM™自动跳周期节能模式（Eco-mode™），轻载效率高
电压模式控制
支持主从交错操作
可在标称频率±20%范围内同步
转换电压范围为2.9 V至6 V
禁用期间软停止输出放电
输出电压可在0.6 V至0.84 x VIN之间调节
欠压、过压和过温保护
小型3 mm x 3 mm、16引脚VQFN封装
漏极开路电源正常指示
内部自举开关
低RDS(on)，3.3-V输入时为24 mΩ，5-V输入时为19 mΩ
支持预偏置启动

应用领域

5-V降压轨
3.3-V降压轨

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.9V~6V
	输出电压	600mV~5.04V
	输出电流	3A
	开关频率	1.1MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
