LM25010Q1MHX/NOPB

42V、1A降压型开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM25010-Q1 汽车级 6-42V 宽输入电压、1A 恒准时非同步降压稳压器
品牌名称: TI(德州仪器)
商品型号: LM25010Q1MHX/NOPB
商品编号: C2072721

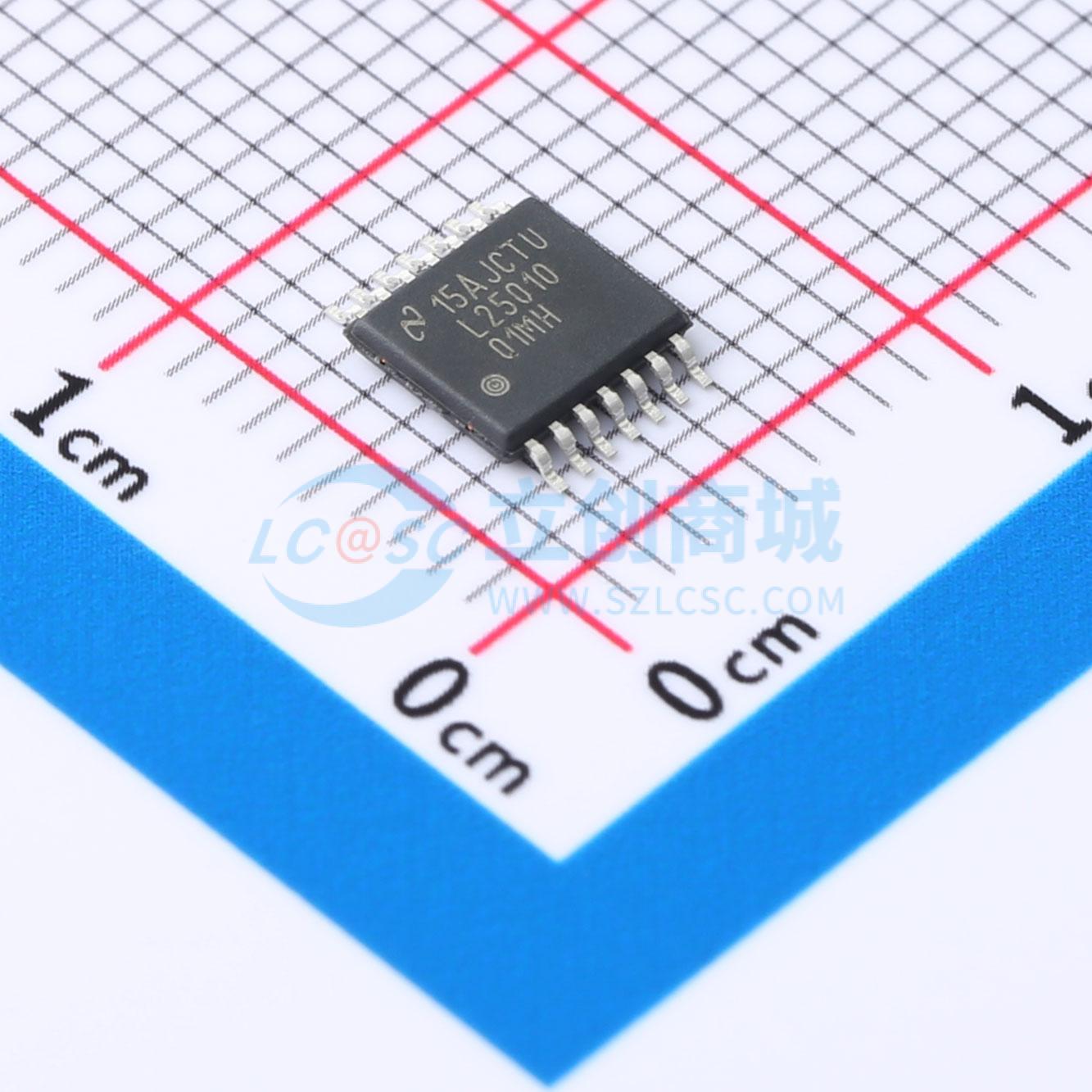

商品封装: HTSSOP-14-EP
包装方式: 编带
商品毛重: 0.542857克(g)

商品参数

商品概述

LM25010具备实现低成本、高效降压稳压器所需的所有功能，能够提供超过1A的负载电流。这款高压稳压器集成了N沟道降压开关，并采用热增强型10引脚WSON和14引脚HTSSOP封装。恒定导通时间调节方案无需环路补偿，从而实现了快速负载瞬态响应和简化电路实现。由于输入电压与导通时间之间存在反比关系，因此在输入电压和负载变化时，工作频率保持恒定。谷值电流限制检测设定为1.25A。其他特性还包括：VCC欠压锁定、热关断、栅极驱动欠压锁定以及最大占空比限制器。

应用领域

非隔离电信稳压器
次级侧后置稳压
汽车电子

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6V~42V
	输出电压	2.5V~37V
	输出电流	1A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
