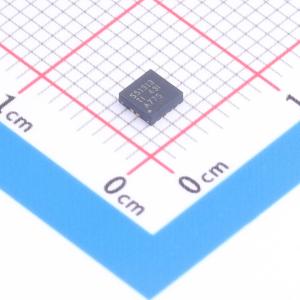

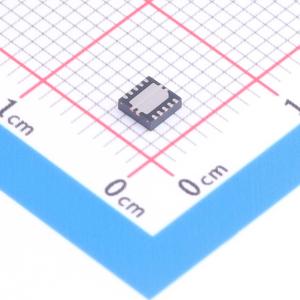

温馨提醒：图片仅供参考，商品以实物为准

TPS51313DRCR

降压型 3.1V~5.5V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS51313 用于 nVidia Graphics PEX (PCI-Express) 电压轨的 3V 至 5.5V 输入、DCAP2、1MHz、降压直流/直流转换器
品牌名称: TI(德州仪器)
商品型号: TPS51313DRCR
商品编号: C2072782
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TPS51313 是一款针对低压负载点应用的易于使用的、完全集成、同步降压转换器。它被设计成符合NVIDIA OpenVreg 类型0 技术规范，其中包括对封装和封装尺寸的要求。它在输出电压介于0.6V 至3.3V 之间时支持3A（最大值）直流输出电流。D-CAP2模式适应、恒定接通时间控制（开关频率1MHz）可在使用全陶瓷输出电容器设计时实现小封装尺寸并提供一个低外部组件数量。此器件还在轻负载条件下特有自动跳跃功能、预偏置启动和内部固定软启动时间。当器件被禁用时，输出电容器通过内部电阻器放电。TPS51313 采用3mm×3mm，10 引脚DRC 封装（符合RoHs 环保标准且无铅），额定温度范围为 -10℃ 至 85℃。

商品特性

输入电压VIN范围：3.1V至5.5V
偏置电压VCC范围：3.1V至5.5V
输出电压范围：0.6V至3.3V
0.6V，±1%电压基准精度
开关频率：1MHz
无需外部补偿
固定电压伺服器
软启动功能
过热保护

应用领域

离散图形PCIe PEX轨
低压负载点(POL)电源轨

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.1V~5.5V
	输出电压	-
	输出电流	-
	开关频率	1MHz
	工作温度	-10℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	-
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	-
