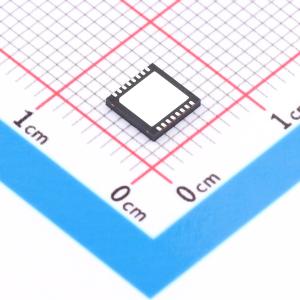

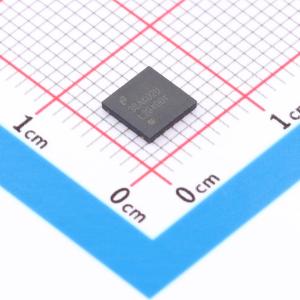

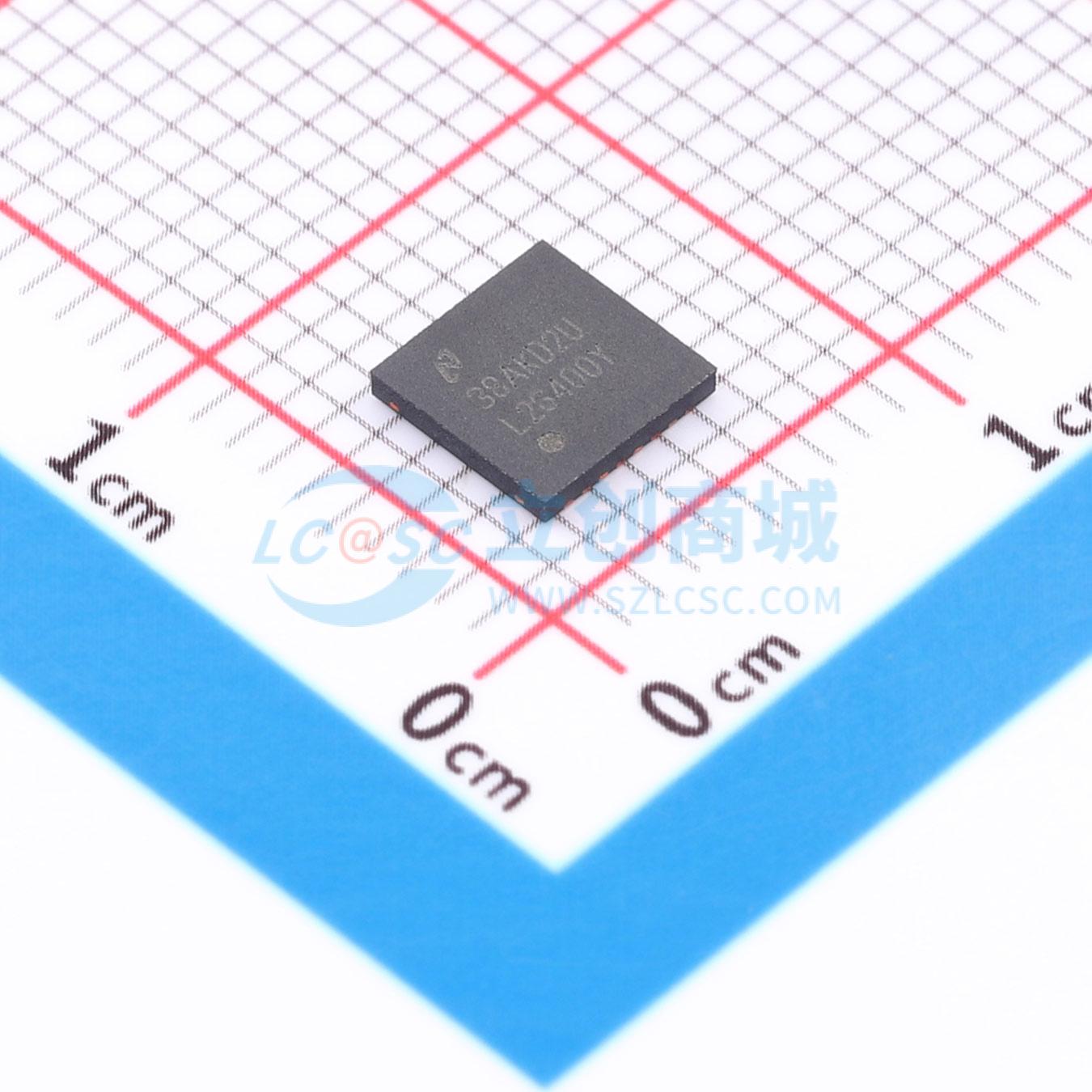

LM26400YSD/NOPB

降压型 2A 3V~20V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM26400Y 双路 2A、500kHz 宽输入范围降压稳压器
品牌名称: TI(德州仪器)
商品型号: LM26400YSD/NOPB
商品编号: C2072824
商品封装: WSON-16-EP(5x5)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

LM26400Y器件是一款单片式双输出固定频率PWM降压型DC-DC稳压器，采用16引脚WSON或热增强型HTSSOP封装。凭借最少数量的外部元件和内部环路补偿，LM26400Y易于使用。采用先进的0.5-μm BiCMOS技术的内部175-mΩ NMOS开关能够驱动2-A负载，从而实现高功率密度设计。控制电路允许最短导通时间低至40 ns，因此可在3 V至20 V的整个输入范围内支持高频转换，输出电压可低至仅0.6 V。LM26400Y采用峰值电流模式控制和内部补偿，可在广泛的线路和负载条件下提供高性能稳压。开关频率内部设定为500 kHz，在尺寸与散热权衡方面，这对广泛的应用而言是最佳选择。由于采用非同步架构，轻松就能实现90%以上的效率。该器件具备外部关断功能，可分别开启和关断两个通道。其他特性包括可编程软启动电路以降低浪涌电流、逐脉冲电流限制和频率折返、集成自举结构以及热关断功能。

商品特性

输入电压范围为3 V至20 V
双2-A输出，输出电压低至0.6 V
内部补偿
500-kHz PWM频率
独立使能引脚
独立软启动引脚
频率折返保护
175-mΩ NMOS开关
集成自举二极管
过流保护
HTSSOP和WSON封装
热关断

应用领域

数字电视液晶显示器
机顶盒
数字用户线路（XDSL）
汽车
计算机外设
工业控制
负载点

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~20V
	输出电压	600mV~16V
	输出电流	2A
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
