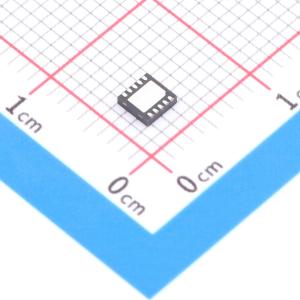

A8586KEJTR-T

宽输入电压、频率可调、3.5 A降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: A8586是一款高频降压开关稳压器，集成了高端功率MOSFET。它可提供高达3.5A的输出电流。A8586采用电流模式控制和简单的外部补偿，能够实现快速瞬态响应
品牌名称: ALLEGRO(美国埃戈罗)
商品型号: A8586KEJTR-T
商品编号: C2072667
商品封装: DFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

A8586是一款高频降压开关稳压器，集成了高端功率MOSFET，可提供高达3.5 A的输出电流。A8586采用电流模式控制和简单的外部补偿，能实现快速瞬态响应。 3.8至36 V的宽输入电压范围，使A8586适用于各种降压应用，包括汽车输入环境中的应用。低至30 μA的工作静态电流，使电池供电应用受益。随着负载降低，A8586通过使用脉冲频率调制（PFM），在宽负载范围内保持高效率，进而降低轻载时的开关和栅极驱动损耗。A8586 - 1和A8586 - 2可禁用PFM功能，A8586 - 1还可禁用抖动功能。在需要低输出纹波和最小输出电容时，这些功能非常有用。频率折返有助于防止启动期间电感电流失控，并提供增强的降压性能。A8586具备广泛的保护功能，包括逐脉冲电流限制、打嗝模式短路保护、续流二极管开路/短路保护、BOOT引脚开路/短路电压保护、VIN欠压锁定和热关断。 A8586和A8586 - 2通过采用频率抖动、软续流二极管关断和良好控制的开关节点转换速率，有助于进行EMC/EMI设计。4 MHz的振荡器使A8586能够在AM频段或ADSL频段等EMI敏感频段之外进行开关操作。 A8586采用行业标准的DFN - 10或SOIC - 8封装。

商品特性

符合汽车AEC - Q100标准
电源电压范围为3.8至36 V
输出电压可调范围为0.8至30 V
最大占空比，适用于低压差工作
低至30 μA的工作静态电流
集成150 mΩ的MOSFET开关
可编程开关频率高达4 MHz
通过频率抖动（A8586和A8586 - 2）和可控的开关节点上升和下降时间改善EMC性能
陶瓷电容稳定
内部软启动
过流保护

应用领域

高压电源
分布式电源转换系统
汽车系统
电池供电系统
工业电源系统

数据手册PDF

放大查看下载PDF

优惠活动

3.9折

购买数量

(18000个/圆盘，最小起订量 1 个)

个

起订量：1 个18000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.8V~36V
	输出电压	800mV~30V
	输出电流	3.5A
	开关频率	1.6MHz~2.4MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	27uA
	开关管(内置/外置)	内置
	输出类型	可调
