A8589KLPTR-T

旨在满足下一代汽车音响和信息娱乐系统的电源需求，A8589提供了所有控制和保护电路，以产生具有±1.0%输出电压精度的大电流调节器。A8589采用脉冲频率调制（PFM）技术，在提供3.3V/40μA的同时，从12V输入中抽取的电流小于50μA。启动后，A8589可以在至少3.6V_IN（ V_IN下降）下工作。

A8589的特点包括一个PWM/PFMn模式控制输入，以启用PWM（逻辑高电平）或PFM（逻辑低电平）。如果PWM/PFMn输入由高于基准频率 f_OSC的外部时钟信号驱动，则PWM频率将同步到传入的时钟频率。SLEEPn输入引脚命令一种超低电流关断模式，要求内部电路消耗小于5μA的电流，并且在16V_IN、85℃条件下MOSFET漏电流最大为10μA。A8589具有外部补偿功能，可以适应广泛的频率范围和外部元件，并提供由输出电压验证的上电复位（NPOR）信号。

A8589具备全面的保护特性，包括逐周期电流限制、打嗝模式短路保护、开/短异步二极管保护、BOOT开/短电压保护、VIN欠压锁定、v_OUT过压保护以及热关断。

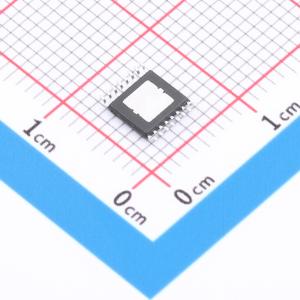

A8589采用低剖面16引脚TSSOP封装，带有外露功率焊盘（后缀LP）。它无铅（Pb），引线框架镀层为100%哑光锡。

• 汽车 AEC-Q100 认证
  • 能承受高达 40V 的浪涌电压
  • 在 V_IN 低至 3.4V（典型值）时仍可工作，且随着 V_IN 降低而继续工作
• 采用脉冲频率调制 (PFM)，在维持保持激活状态的 VOUT 时，仅从 VIN 抽取数十微安的电流
• PWM/PFMn 模式控制输入引脚
  • 集成 110mΩ 高压 MOSFET，可提供高达 2.5A 的输出电流
  • SLEEPn 输入引脚命令超低电流关断模式
  • 可调输出电压，在 0℃ 至 85℃ 范围内精度为 ±1.0%，在 -40℃ 至 150℃ 范围内精度为 ±1.5%
  • 可编程开关频率：250kHz 至 2.4MHz
  • 同步能力：向 PWM/PFMn 输入引脚施加时钟输入将增加 PWM 频率
• 低电平有效、上电复位 (NPOR) 开漏输出
• 最大占空比，实现低压降

（续）

• 支持预偏置启动，VOUT 不会导致复位
• 外部补偿，实现最大灵活性
• 输出电容可使用陶瓷或电解电容，稳定性高
• 一套出色的保护功能，满足最苛刻的应用需求
  • 过电压、逐脉冲电流限制、打嗝模式短路和热保护
• 强大的 FMEA，包括引脚开路/短路和组件故障
• 热增强型表面贴装封装
