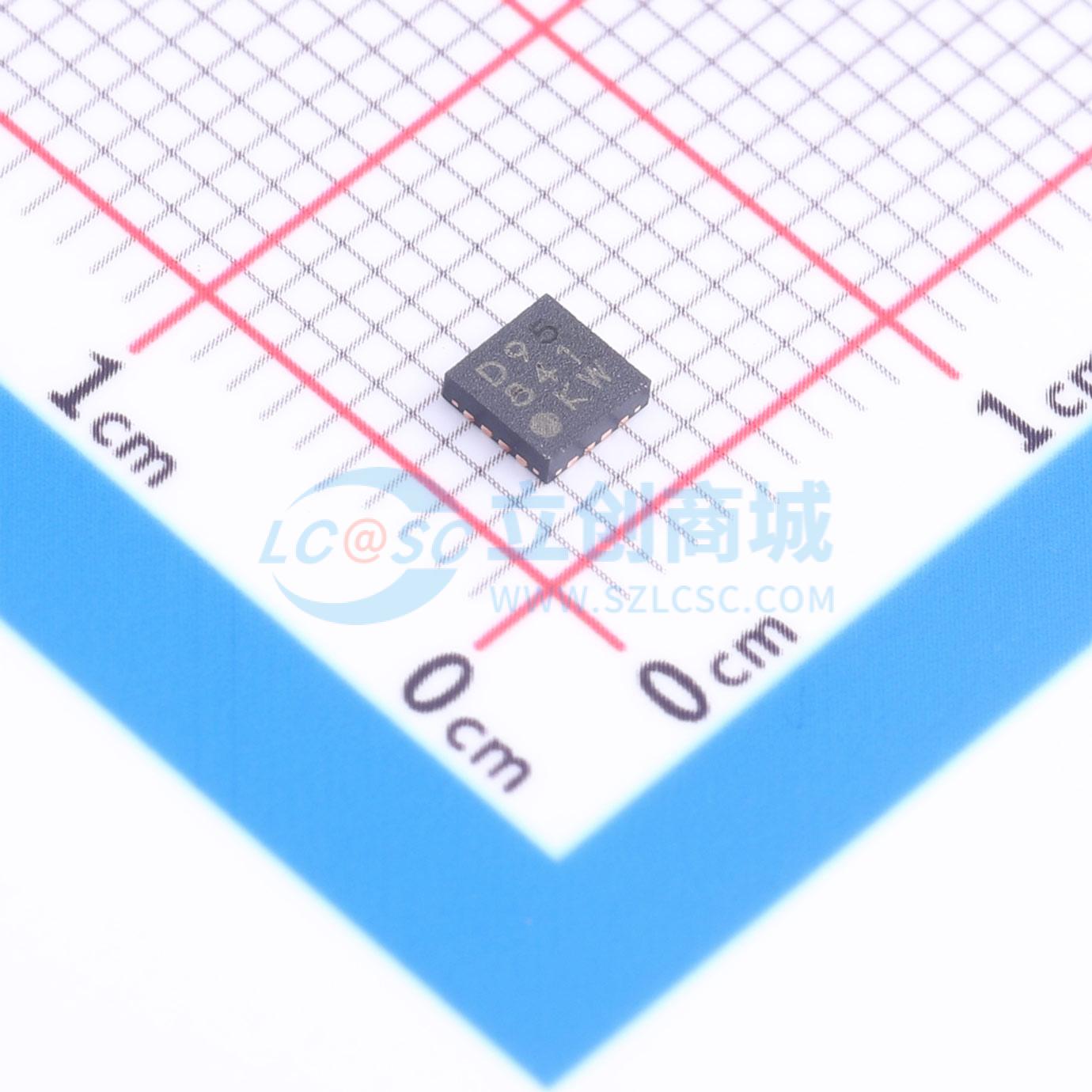

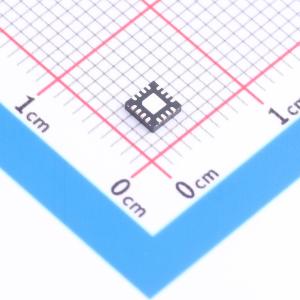

温馨提醒：图片仅供参考，商品以实物为准
BD95841MUV-E2
降压型 4A 7.5V~15V
- 描述
- BD95841MUV是一款1通道同步降压转换器,输入电压范围为7.5V至15V,最大输出电流为4A。该芯片具有内置N-MOSFET功率晶体管,支持0.8V至5.5V的输出电压调节,开关频率为500kHz至800kHz。内置H?RegTM控制模式,可实现超高的瞬态响应。此外,还具有固定软启动、电源良好功能和短路保护等功能。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD95841MUV-E2
- 商品编号
- C2071906
- 商品封装
- VFQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.059克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 7.5V~15V | |
| 输出电压 | 800mV~5.5V | |
| 输出电流 | 4A | |
| 开关频率 | 500kHz~800kHz | |
| 工作温度 | -20℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
BD95841MUV是一款单通道同步降压转换器，可以在输入电压范围（7.5V至15V）内生成输出电压（0.8V至5.5V）。由于内置了N沟道MOSFET功率晶体管，可以实现节省空间且高效的开关稳压器。该IC还集成了罗姆专有的H3Reg技术，恒定导通时间控制模式，能够在负载变化时提供超高的瞬态响应，而无需外部补偿元件。集成了固定软启动功能、电源良好功能以及带定时锁存功能的短路/过电压保护。BD95841MUV设计用于数字AV设备的电源供应。
