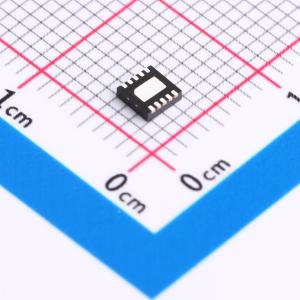

温馨提醒：图片仅供参考，商品以实物为准
BD8311NUV-E2
3.5V至11V 输入，2.5A 内置MOSFET 升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD8311NUV 是一款高效率的升压开关稳压器,具有内置的功率MOSFET,能够从4节干电池或Li2cell等4电池电压电源输出8V或10V。该IC具有灵活的相位补偿系统和1.2MHz的开关频率,使得外部输出电感和电容器的使用更加容易,从而构建紧凑的电源供应。该IC还具有软启动功能和短路保护功能。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD8311NUV-E2
- 商品编号
- C2071971
- 商品封装
- VSON-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 3.5V~11V | |
| 输出电压 | 4V~11V | |
| 输出电流 | 2.5A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -25℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
BD8311NUV是一款高效升压型开关稳压器，内置功率MOSFET，可从双节锂电池等四电池电压电源或5V固定电源线输出8V或10V电压。内置的80mΩ N沟道FET开关能够处理高达2.5A的输出电流。该IC具有灵活的相位补偿系统，开关频率为1.2MHz，允许使用更小的外部输出电感和电容，使紧凑型电源的构建变得非常容易。
商品特性
- 内置2.5A/14V N沟道FET开关
- 误差放大器输入与输出之间的片上相位补偿
- 输出电流：10V输出时为600mA（输入电压3.5V至10V），8V输出时为800mA（输入电压3.5V至8V）
- 内置软启动功能
- 内置用于短路保护功能的定时器锁存系统
应用领域
- 由四节干电池或双节锂电池供电的通用便携式设备，如数码相机/数码摄像机
- 典型应用电路输入：3.5V至10V，输出：10V / 500mA
