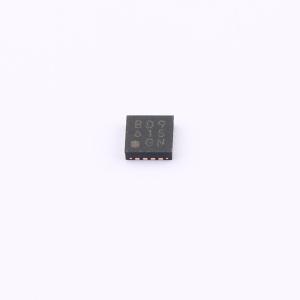

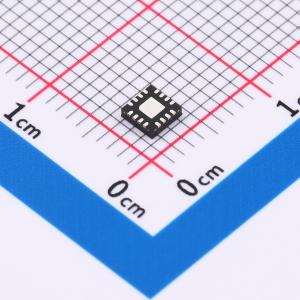

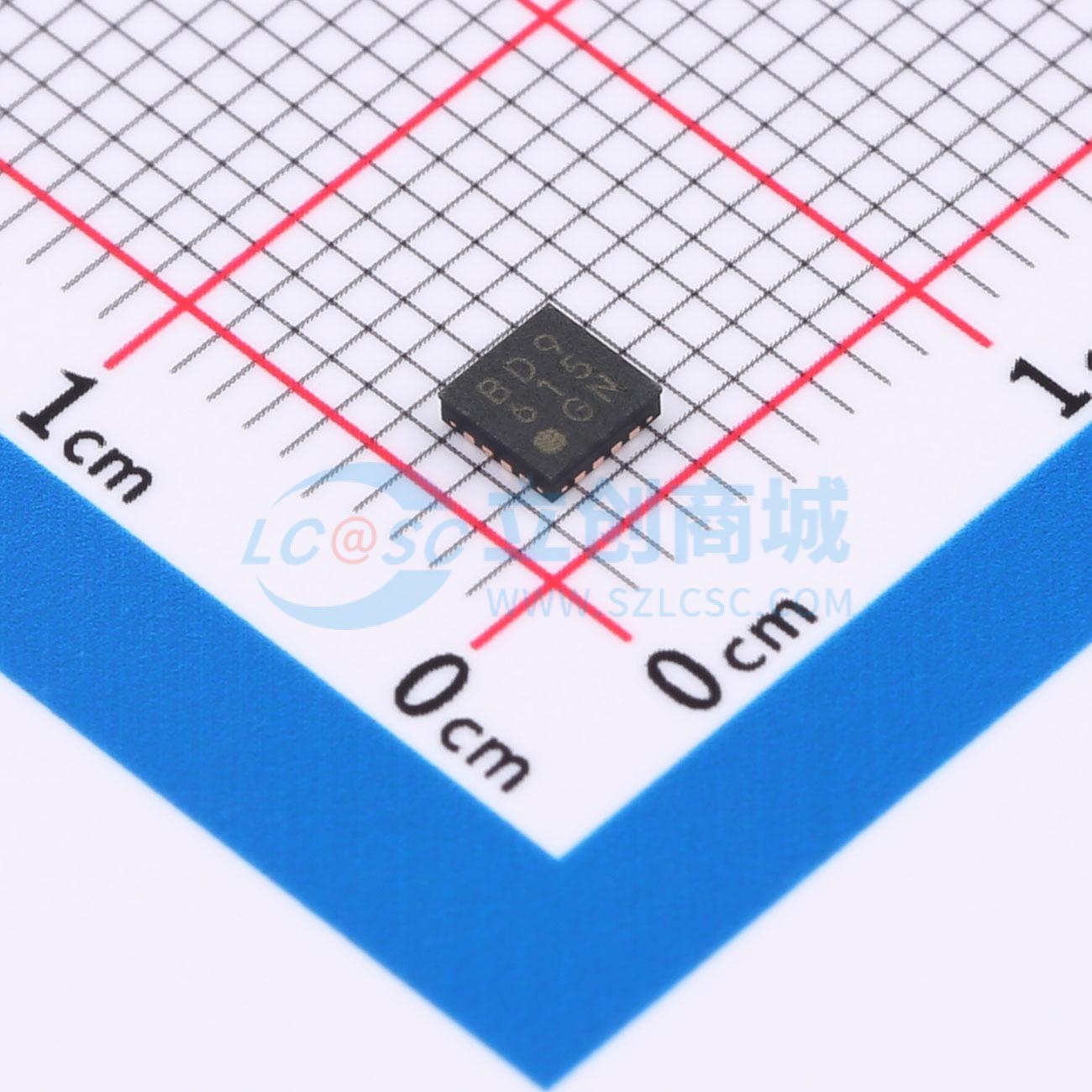

BD9615MUV-LBE2
3.5V至60V输入1通道升压DC/DC控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD9615MUV-LB是一款适用于工业市场的低侧MOSFET控制器,具有高耐压（60V）和宽输入电压范围（3.5V至60V）。它支持外部时钟同步功能,可调整开关频率,具有过压保护、过流保护和欠压锁定功能。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD9615MUV-LBE2
- 商品编号
- C2071993
- 商品封装
- VQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 3.5V~60V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 100kHz~2.5MHz | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
BD9615MUV-LB是一款具有高耐压（60V）的低端MOSFET控制器。它适用于需要低端FET的电路，如升压和反激式电路，并可用于各种应用中。通过外部电阻可以将开关频率从100kHz调整到2500kHz。由于能够在极高的开关频率下工作，因此它可以减少总的安装面积。此外，它还具有外部时钟同步功能来进行噪声管理。BD9615MUV-LB具有热关断（TSD）、过电压保护（OVP）和过电流保护（OCP），以防止由各种异常模式引起的损坏。
应用领域
- 工业仪器
- 典型应用电路
