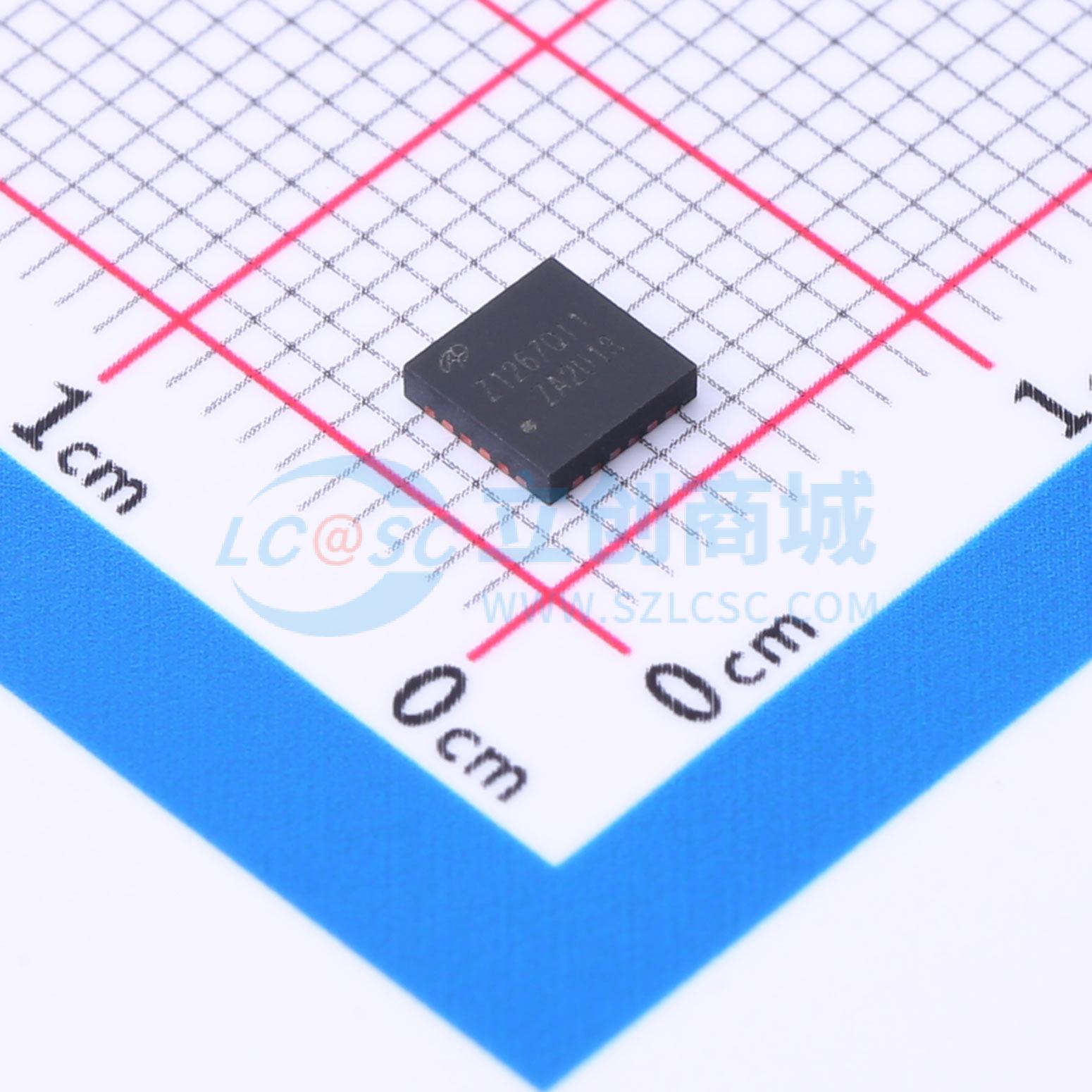

温馨提醒：图片仅供参考，商品以实物为准
AOZ1267QI-01
28V/8A 同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AOZ1267QI-01 是一款高效率、易于使用的同步降压调节器,最高输入电压可达28V,能够提供8A的连续输出电流,输出电压可调至0.8V（±1.0%）。该器件集成了内部线性稳压器,可在输入电压低于5.3V时生成5.3V Vcc。具有宽输入电压范围、低导通电阻内部NFET、可编程频率高达1MHz、多种保护功能等特性。
- 品牌名称
- AOS
- 商品型号
- AOZ1267QI-01
- 商品编号
- C2072015
- 商品封装
- QFN-23(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~28V | |
| 输出电压 | - | |
| 输出电流 | 8A | |
| 开关频率 | 200kHz~1MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
AOZ1267-01是一款高效、易于使用的DC/DC同步降压调节器，工作电压可达28V。能够提供8A的连续输出电流，输出电压可调至0.8V（±1.0%）。AOZ1267-01集成了一个内部线性稳压器，可以从输入电压生成5.3V。如果输入电压低于5.3V，线性稳压器将以低压差模式运行，使VCC电压等于输入电压减去内部线性稳压器的压差。专有的恒定导通时间PWM控制与输入前馈相结合，实现了超快的瞬态响应，同时在整个输入电压范围内保持相对恒定的开关频率。开关频率可以通过外部编程设置到最高1MHz。具有多种保护功能，如VCC欠压锁定、逐周期电流限制、输出过压保护、短路保护以及热关断。AOZ1267-01采用4mm x 4mm QFN-23L封装，工作温度范围为-40℃至+85℃。
应用领域
- 便携式计算机
- 紧凑型台式PC
- 服务器
- 显卡
- 机顶盒
- 液晶电视
- 电缆调制解调器
- 负载点DC/DC转换器
- 电信/网络/数据通信设备
