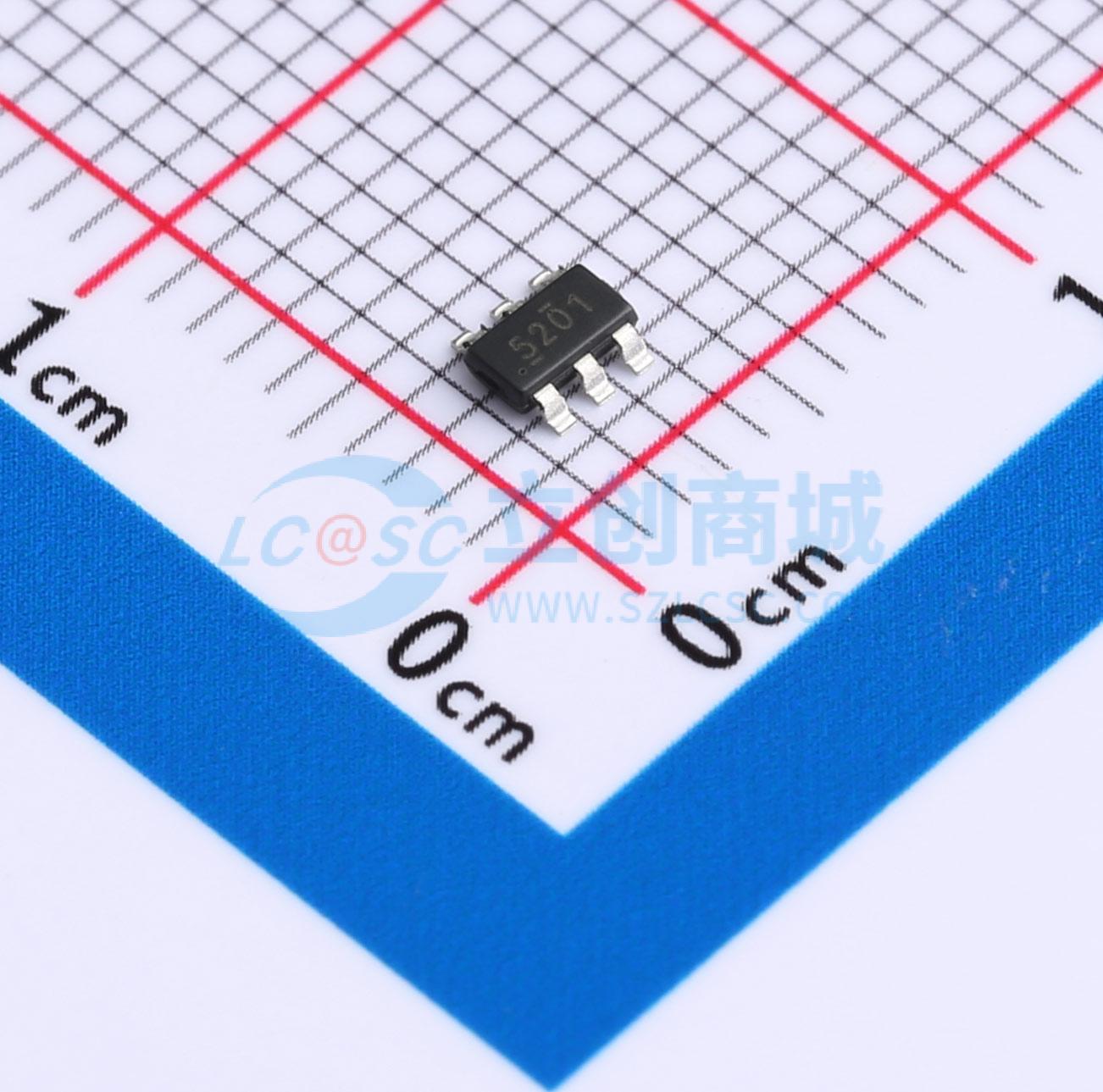

TPS565201DDCT
4.5V至17V输入、5A同步降压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS565201是一款简单易用的5A同步降压转换器,集成31mΩ和16mΩ FET,采用D-CAP2TM控制模式,具有快速动态响应特性。输入电压范围为4.5V至17V,输出电压范围为0.76V至7V,开关频率为500kHz,关断电流≤1μA,工作温度范围为-40°C至125°C。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS565201DDCT
- 商品编号
- C2072027
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~17V | |
| 输出电压 | 760mV~7V | |
| 输出电流 | 5A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS565201是一款简单易用的5A同步降压转换器。 该器件经过优化，最大限度地减少了运行所需的外部组件并可实现低待机电流。 此开关模式电源(SMPS)器件采用D - CAP2™控制，此控制方式无需外部补偿组件即可实现快速瞬态响应。D - CAP2还支持使用低等效串联电阻(ESR)专用聚合物电容器和陶瓷输出电容器。 TPS565201能够以脉冲跳跃模式运行，从而能在轻负载运行期间保持高效率。 TPS565201器件采用6引脚1.6mm×2.9mm SOT (DDC)封装，可在 - 40°C至125°C的结温范围下运行。
商品特性
- 5A最大输出电流集成31mΩ和16mΩ FET
- D - CAP2™模式控制，具有快速动态响应特性
- 输入电压范围：4.5V至17V
- 输出电压范围：0.76V至7V
- 可在轻负载条件下利用跳脉冲的方式实现高效率Eco - mode™
- 500kHz开关频率
- 关断电流 ≤1μA
- 1%反馈电压精度
- 从预偏置输出电压启动
- 逐周期电流限制
- 断续模式过流保护
- 非锁存UVP、UVLO和TSD保护
应用领域
- 数字电视电源
- 高清蓝光光盘播放器
- 网络家庭终端设备
- 数字机顶盒(STB)
- 安全监控
