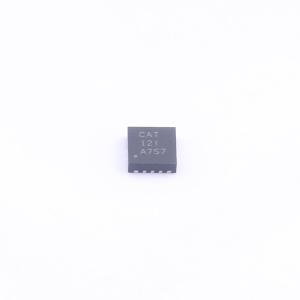

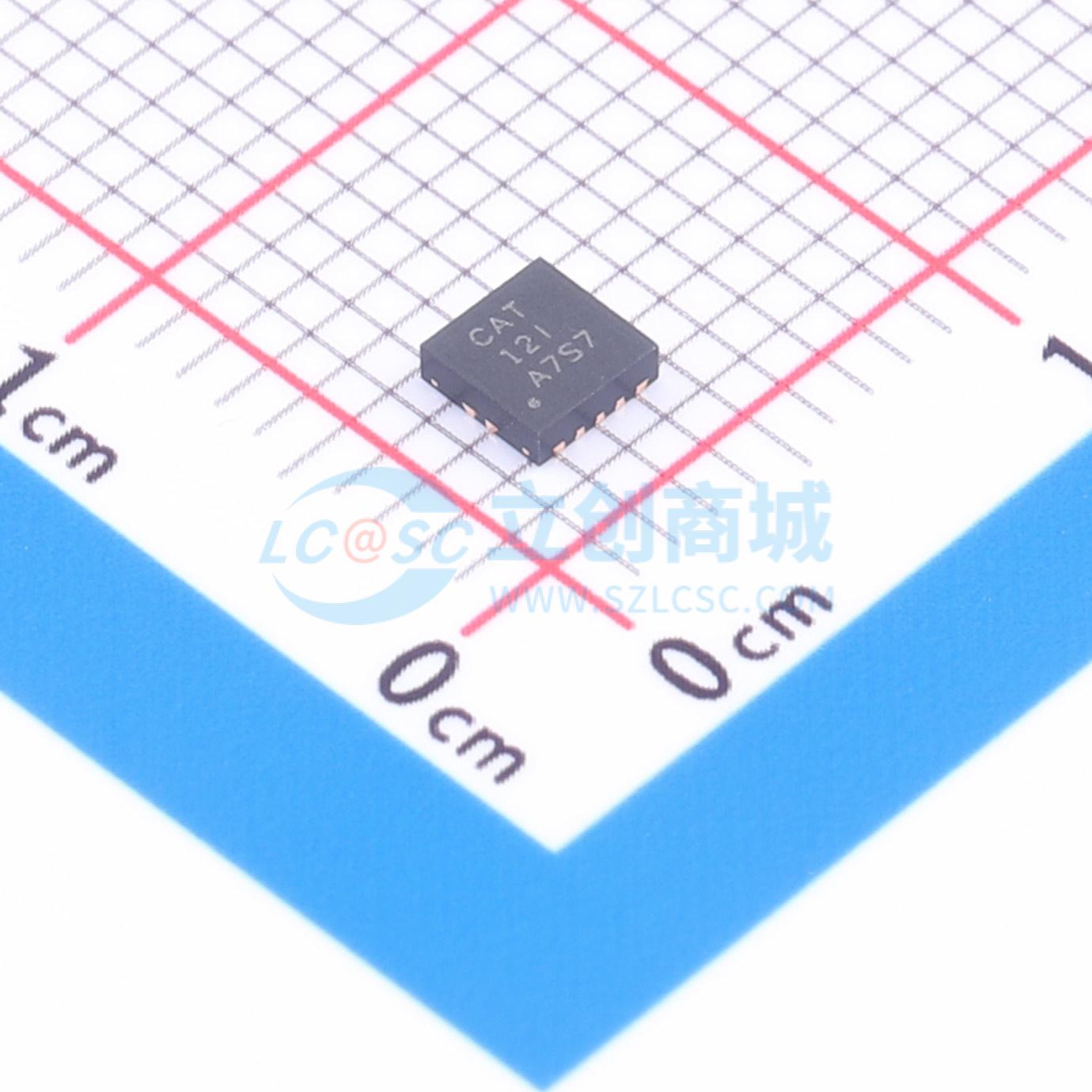

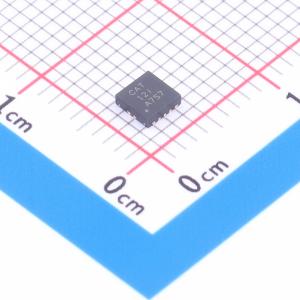

TPS62410DRCT
TPS62410DRCT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS62410 具有 1 线接口、采用 QFN 封装的 2.25MHZ 2x800mA 双路降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS62410DRCT
- 商品编号
- C2072021
- 商品封装
- VSON-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~6V | |
| 输出电压 | 600mV~6V | |
| 输出电流 | 800mA | |
| 开关频率 | 2.25MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS62410器件是一款同步双降压直流-直流转换器。它提供两个由单节锂离子电池或三节镍氢/镍镉电池供电的独立输出电压轨。也适用于标准3.3V或5V电压轨供电。TPS62410具有2.5V至6V的输入电压范围，非常适合智能手机、PDA和其他便携式设备等电池供电的便携式应用。
通过EasyScale串行接口，可以在运行过程中修改输出电压。因此，它支持低功耗DSP和处理器的动态电压调节。
TPS62410在2.25MHz固定开关频率下工作，并在轻负载电流时进入节能模式以在整个负载电流范围内保持高效率。对于低噪声应用，可以通过将MODE/DATA引脚拉高来强制器件进入固定频率PWM模式。在关断模式下，电流消耗降至1.2μA。允许使用小电感和电容来实现小巧的解决方案尺寸。
TPS62410的工作自由空气温度范围为-40℃至85℃。它采用10引脚无引线封装（3x3 mm VSON）。
商品特性
- 高效率，最高可达95%
- VIN范围从2.5 V到6 V
- 2.25 MHz固定频率工作
- 输出电流2 x 800 mA
- 可调输出电压从0.6 V到VIN
- 可选EasyScale单引脚串行接口用于动态输出电压调整
- 轻负载电流下的节能模式
- 180°反相操作
- PWM模式下输出电压精度典型值±1%
- 两个转换器的静态电流为32 μA
- 100%占空比以实现最低压差
- 采用10引脚VSON (3 mm x 3 mm)封装
