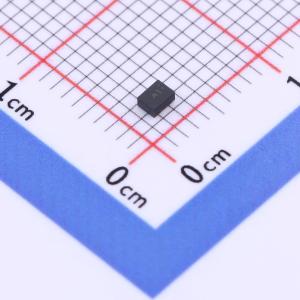

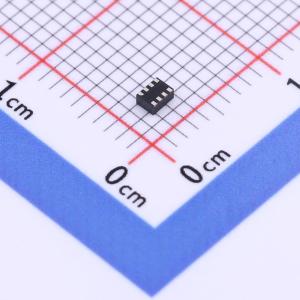

TPS62821DLCT

5.5V 1A/2A/3A 降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62821 采用 1.5mm x 2mm VSON-HR 封装、具有 1% 精度的 2.4V 至 5.5V 输入、1A 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS62821DLCT
商品编号: C2072013
商品封装: VSON-8(1.5x2)
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

TPS6282x 是一款通用且易于使用的同步降压型直流/直流转换器，具有仅 4μA 的极低静态电流。此系列器件具有 2.4V 至 5.5V 的输入电压，可提供高达 3A 的输出电流(TPS62823)。基于 DCS-Control™拓扑，可实现快速瞬态响应。由于具有内部基准，此产品可在 -40°C 至 125°C 的结温范围内以高达 1% 的反馈电压精度将输出电压调节到低至 0.6V。1A/2A/3A 可扩展引脚对引脚器件系列可实现 BOM 对 BOM 兼容，并可与 470nH 的小型电感器结合使用。 TPS6282x 可在超轻负载时自动进入省电模式，并能保持高效率。该器件具有电源正常信号和内部软启动电路。它能够以 100% 模式运行。在故障保护方面，它加入了断续电流限制以及热关断功能。 TPS6282x 采用 2 x 1.5mm QFN-8 封装。

The TPS6282x are synchronous step-down converters based on the DCS-Control™ topology with an adaptive constant on-time control and a stabilized switching frequency. It operates in PWM (pulse width modulation) mode for medium to heavy loads and in PSM (power save mode) at light load conditions, keeping the output voltage ripple small. The nominal switching frequency is about 2.2MHz with a small and controlled variation over the input voltage range. As the load current decreases, the converter enters PSM, reducing the switching frequency to keep efficiency high over the entire load current range. Since combining both PWM and PSM within a single building block, the transition between modes is seamless and without effect on the output voltage. The devices offer both excellent dc voltage and fast load transient regulation, combined with a very low output voltage ripple.

商品特性

DCS-Control™拓扑26/25mΩ 内部电源开关(TPS62823)
输出电流高达3A (TPS62823)
极低的静态电流：4μA
典型开关频率为2.2MHz
反馈电压精度为1%（完整温度范围）
使能(EN) 和电源正常(PG) 引脚
可调输出电压范围为0.6V 至4V
100% 占空比模式
内部软启动电路
无缝省电模式转换
欠压闭锁
有源输出放电
逐周期电流限制
断续短路保护
过热保护
使用TPS62822 并借助WEBENCH 电源设计器创建定制设计方案

应用领域

便携式/电池供电类设备中的POL 电源
工厂和楼宇自动化
移动计算、网卡固态驱动器
数据终端、销售终端服务器、投影仪、打印机

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.4V~5.5V
	输出电压	600mV~4V
	输出电流	1A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	4uA
	开关管(内置/外置)	内置
	输出类型	可调
