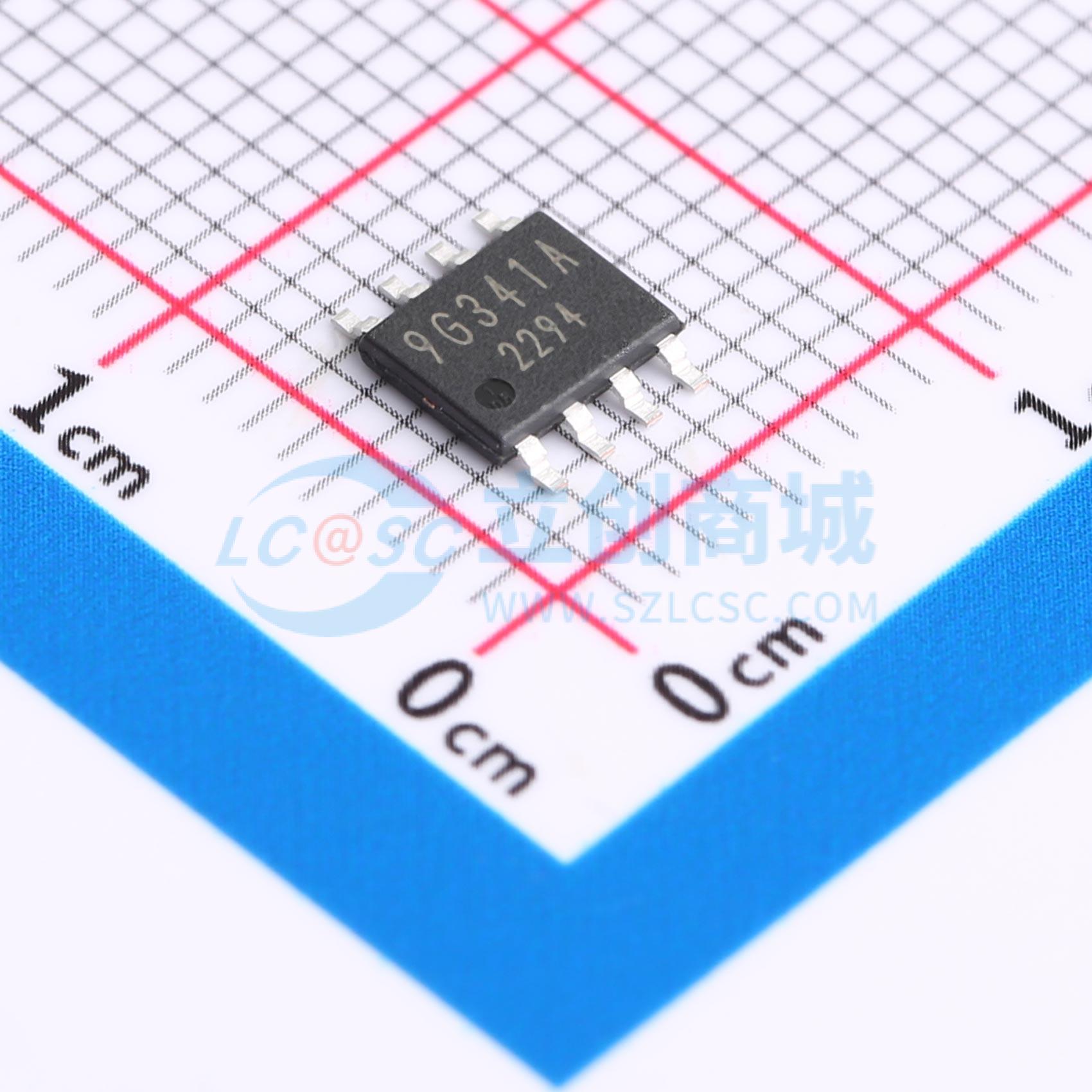

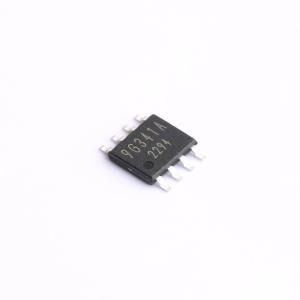

温馨提醒：图片仅供参考，商品以实物为准
BD9G341AEFJ-LBE2
12V至76V输入电压范围，3A输出电流，单通道降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD9G341AEFJ-LB是一款单通道降压转换器,输入电压范围为12V至76V,最大输出电流为3A,内置150mΩ N沟道MOSFET。该芯片采用电流模式架构,提供快速瞬态响应和简单的相位补偿设置。开关频率可编程,范围为50kHz至750kHz。具备多种保护功能,包括过流保护、欠压锁定和热关断。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD9G341AEFJ-LBE2
- 商品编号
- C2072119
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 12V~76V | |
| 输出电压 | 5V | |
| 输出电流 | 3A | |
| 开关频率 | 50kHz~750kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
BD9G341AEFJ-LB 是一款集成有150mΩ功率MOSFET的降压开关稳压器。它采用电流模式架构，提供快速瞬态响应和简单的相位补偿设置。工作频率可编程范围为50kHz至750kHz。额外的保护特性包括过流保护、热关断和欠压锁定。可以通过外部电阻设置欠压锁定和迟滞。
主要特性包括：
- 长期支持工业应用产品
- 宽输入电压范围：12V至76V
- 集成80V/3.5A/150mΩ N沟道MOSFET
- 可变频率：50kHz至750kHz
- 精确的参考电压（1.0V ±1.5%）
- 精确的ENUVLO阈值（±3%）
- 软启动功能
- 0uA待机电流
- 过流保护(OCP)、欠压锁定(UVLO)、热关断(TSD)、过压保护(OVP)
- 增强散热HTSOP-J8封装
适用于工业分布式电源应用和电池供电设备。关键规格包括输入电压范围12至76V，25℃时参考电压精度为±1.5%（-40至85℃时为±2.0%），最大输出电流3A，工作温度范围-40℃至85℃。
