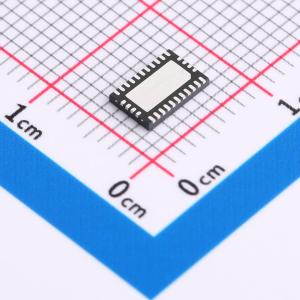

温馨提醒：图片仅供参考，商品以实物为准

LM73606QRNPRQ1

3.5V至36V、5A或6A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM73606-Q1 通过汽车级认证的 3.5V 至 36V、6A 同步降压转换器
品牌名称: TI(德州仪器)
商品型号: LM73606QRNPRQ1
商品编号: C2072140
商品封装: WQFN-30-EP(4x6)
包装方式: 编带
商品毛重: 0.196克(g)

商品参数

商品概述

LM73605-Q1/LM73606-Q1 系列器件是易于使用的同步降压直流/直流转换器，采用 3.5V 至 36V 的电源电压工作，能够驱动高达 5A (LM73605-Q1) 或 6A (LM73606-Q1) 的负载电流。解决方案尺寸非常小，能够提供出色的效率和输出精度。采用峰值电流模式控制。可调开关频率、与外部时钟同步、电源正常状态标志、精密使能、可调节软启动以及跟踪等其他特性可为各种应用提供灵活且简单易用的解决方案。轻负载时的自动频率折返和可选的外部偏置电源可提高整个负载范围内的效率。该产品系列需要超少的外部元件，引脚排列设计可简化 PCB 布局，提供出色的 EMI 和热性能。保护特性包括热关断、输入欠压锁定、逐周期电流限制和断续短路保护。LM73605-Q1 和 LM73606-Q1 器件具有引脚对引脚兼容特性，便于轻松调节电流。

商品特性

符合面向汽车应用的 AEC-Q100 标准
器件温度等级 1: -40°C 至 +125°C 环境工作温度范围
器件 HBM ESD 分类等级 2kV
器件 CDM ESD 分类等级 C5
可湿侧面 QFN 封装 (WQFN)
低 EMI 和低开关噪声
低静态电流：关断模式下 0.8μA（典型值），无负载有源模式下 15μA（典型值）
宽电压转换范围：tON-MIN = 60ns（典型值），tOFF-MIN = 70ns（典型值）
低 MOSFET 导通电阻
可调频率范围：350kHz 至 2.2MHz
引脚可选式自动模式或强制 PWM 模式
启动至预偏置负载、固定或可调的软启动时间和跟踪
可同步至外部时钟、内置补偿、电源正常状态标志和精密使能
使用 LM73605-Q1 或 LM73606-Q1 并借助 WEBENCH Power Designer 创建定制设计方案

应用领域

汽车级分布式电源应用
电池供电的应用
通用宽输入电压应用

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~36V
	输出电压	-
	输出电流	6A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	15uA
	开关管(内置/外置)	内置
	输出类型	可调
