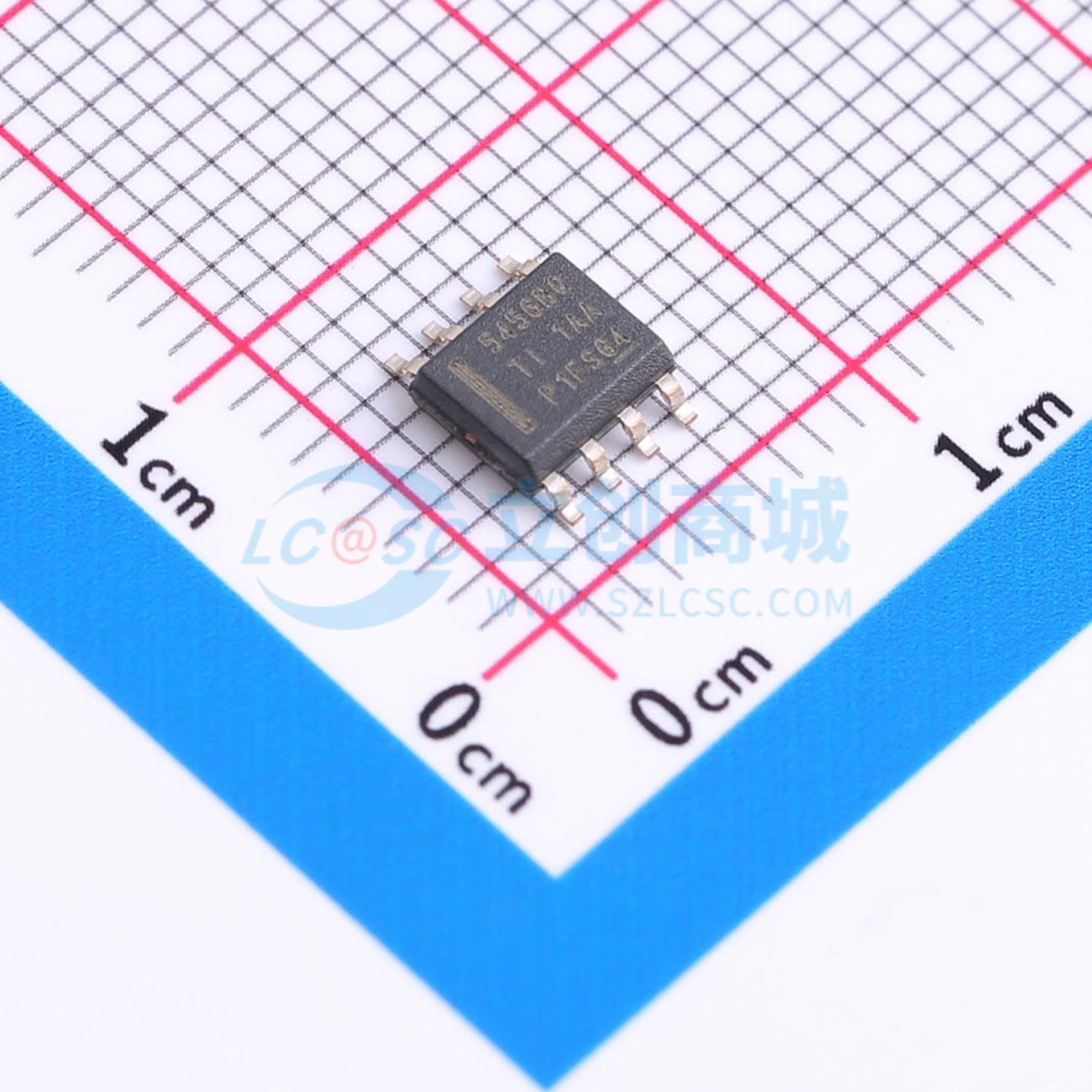

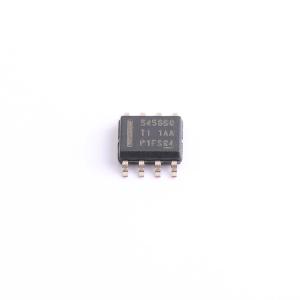

TPS54560BQDDARQ1

4.5V至60V输入，5A降压直流/直流转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54560B-Q1 具有 Eco-mode™ 的 4.5V 至 60V 输入、5A 直流/直流降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS54560BQDDARQ1
商品编号: C2072188
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TPS54560B-Q1 是一款配有集成型高侧MOSFET的60V、5A降压稳压器。按照ISO 7637标准，此器件能够耐受的抛负载脉冲高达65V。电流模式控制提供了简单的外部补偿和灵活的组件选择。一个低纹波脉冲跳跃模式将无负载时的电源电流减小至146μA。当启用引脚被拉至低电平时，关断电源电流被减少至2μA。欠压闭锁在内部设定为4.3V，但可用使能引脚将之提高。输出电压启动斜升由内部控制以提供一个受控的启动并且消除过冲。宽开关频率范围可实现对效率或者外部组件尺寸的优化。输出电流是受限的逐周期电流。频率折返和热关断在过载条件下保护内部和外部组件。 TPS54560B-Q1可提供8引脚热增强型HSOP PowerPAD封装。

商品特性

轻负载条件下使用脉冲跳跃实现的高效率Eco-mode
92mΩ高侧金属氧化物半导体场效应晶体管(MOSFET)
146μA静态运行电流和2μA关断电流
100kHz至2.5MHz的固定开关频率
同步至外部时钟
轻负载条件下使用集成型引导(BOOT)再充电场效应晶体管(FET)实现的低压降
可调欠压闭锁(UVLO)电压和滞后
0.8V±1%内部电压基准
8引脚HSOP，带有PowerPAD封装
-40°C至150°C TJ运行范围

应用领域

工业自动化和电机控制
车辆配件：全球卫星定位系统(GPS)，娱乐系统
USB专用充电端口和电池充电器
12V，24V和48V工业、汽车和通信电源系统

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~60V
	输出电压	800mV~58.8V
	输出电流	5A
	开关频率	2.5MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	146uA
	开关管(内置/外置)	内置
	输出类型	可调
